AMC1311

AMC1311是一款精密隔离放大器，其输出通过绝缘屏障与输入电路隔开，隔离屏障具有很强的抗磁干扰能力。根据VDE V 0884-11和UL1577，该屏障经认证可提供高达7 kV PEAK的增强电流隔离。该隔离放大器与隔离电源配合使用，可分离系统中不同共模电压电平的部分，并保护低压部件免受损坏。

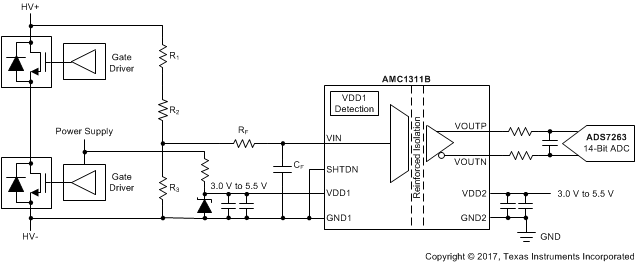

AMC1311的高阻抗输入经过优化，可连接高压电阻分压器或其他具有高输出电阻的电压信号源。该器件的出色性能支持闭环系统中的精确，低温漂移电压或温度检测和控制。集成的缺失高端电源电压检测功能简化了系统级设计和诊断。

AMC1311提供两种性能等级选项：AMC1311B的额定温度范围为-55°C至+ 125°C的扩展工业温度范围，AMC1311的工作温度范围为-40°C至+ 125°C。

• 2 V，高阻抗输入电压范围针对隔离电压测量进行了优化

• 低偏移误差和漂移：

• AMC1311B：±1.5 mV（最大值），±15μV/°C（最大值）

• AMC1311：±9.9 mV（最大值），±20μV/°C（典型值）

• 固定增益：1

• 极低的增益误差和漂移：

• AMC1311B：±0.3％（最大值），±45 ppm /°C（最大值）

• AMC1311：±1％（最大值），±30 ppm /°C（典型值）

• 低非线性和漂移：0.01％，1 ppm /°C（典型值）

• 高边3.3V工作（AMC1311B）

• 缺少高端供应指标

• 安全相关认证：

• 符合DIN V VDE V 0884-11的7000 V PK增强隔离（VDE V 0884-11）：2017-01

• 5000-V RMS隔离每UL1577 1分钟

• CAN / CSA No. 5A-组件验收服务通告，IEC 60950-1和IEC 60065终端设备标准

• 所有商标均为其各自所有者的财产。

Common Mode Rejection Ratio (Typ) (dB)
Isolation Working Voltage VIOWM (rms) (V)
Isolation Transient Overvoltage VIOTM (Peak) (V)
Small Signal Bandwidth (Typ) (kHz)
Gain Non-Linearity (+/-) (Max) (%)
CMTI (Min) (kV/μs)
Rating
Pin/Package
Operating Temperature Range (C)

AMC1311	AMC1311B	AMC1300	AMC1301	AMC1301-Q1
		100	93	92
1500	1500	1500	1000	1000
7000	7000	7000	7000	7000
220	275	230	210	210
0.04	0.04	0.03	0.03	0.03
15	75	15	15	15
Catalog	Catalog	Catalog	Catalog	Automotive
8SOIC	8SOIC	8SOIC	8SOIC	8SOIC
-40 to 125	-55 to 125	-40 to 105	-40 to 125	-40 to 125
