AD620

在一般讯号放大的应用中通常只要透过差动放大电路即可满足需求，然而基本的差动放大电路精密度较差，且差动放大电路变更放大增益时，必须满足两个电阻，影响整个讯号放大精确度的变因就更加复杂。仪表放大电路则无上述的缺点。

放大器数目:1
最大增益:10000
带宽:1MHz
针脚数:8
工作温度范围:-40°C to +85°C
封装类型:DIP
-3dB带宽增益乘积:1000kHz
变化斜率:1.2
可编程增益 最高:1000
器件标号:620
封装类型:管装
工作温度最低:-40°C
工作温度最高:85°C
放大器类型:Instrumentation
最小可编程增益:1
电源电压 最大:18V
电源电压 最小:2.3V
芯片标号:620
表面安装器件:通孔安装
输入偏移电压 最大:0.185mV
输入偏移量, 最大:1μV/°C
输出类型:Single Ended
运放特点:低功率
逻辑功能号:620
额定电源电压, +:15V

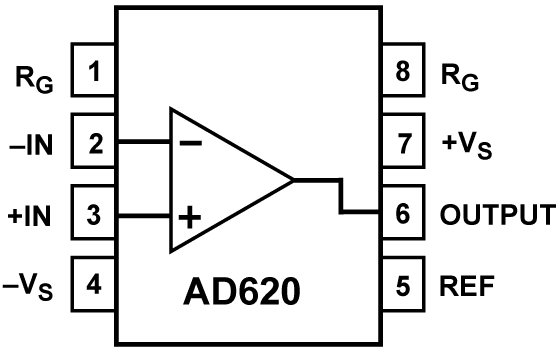

引脚功能如下:

1、8:外接增益调节电阻;

2:反向输入端;

3:同向输入端;

4:负电源;

5:基准电压;

6:共地信号输出;

7:正电源;
