SL15T1G、SL15T3、SL15T1对比区别

P4CE10F17C6N中文资料P4CE10F17C6N中文资料P4CE10F17C6N中文资料

型号 SL15T1G SL15T3 SL15T1

描述 300W 低电容 TVS,用于高速线路保护TVS 二极管,与补偿二极管串联,提供低于 5pF 电容 峰值功率额定值为 300W,8x20μs ### 瞬态电压抑制器,On Semiconductor一线单向一线单向

数据手册 ---

制造商 ON Semiconductor (安森美) ON Semiconductor (安森美) ON Semiconductor (安森美)

分类 TVS二极管二极管TVS二极管

基础参数对比

安装方式 Surface Mount Surface Mount Surface Mount

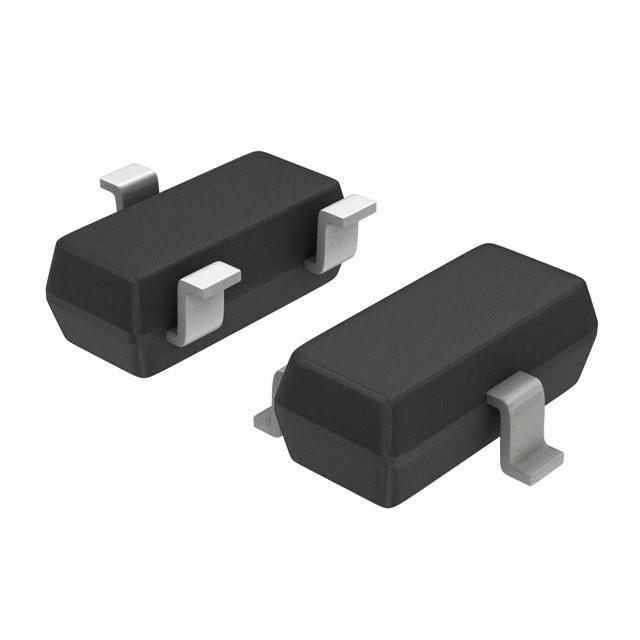

封装 SOT-23-3 SOT-23-3 SOT-23-3

引脚数 3 - 3

脉冲峰值功率 300 W 300 W 300 W

最小反向击穿电压 16.7 V 16.7 V 16.7 V

额定电压(DC) 15.0 V - 15.0 V

额定功率 300 W - 300 W

击穿电压 16.7 V - 16.7 V

耗散功率 300 mW - 300 W

钳位电压 30 V - 30 V

工作温度(Max) 150 ℃ - 150 ℃

工作温度(Min) -55 ℃ - 55 ℃

工作电压 15 V - -

电容 5 pF - -

无卤素状态 Halogen Free - -

电路数 1 - -

针脚数 3 - -

测试电流 1 mA - -

最大反向击穿电压 18.5 V - -

击穿电压 16.7 V - -

工作结温 -55℃ ~ 150℃ - -

耗散功率(Max) 300 mW - -

封装 SOT-23-3 SOT-23-3 SOT-23-3

长度 3.04 mm - 3.04 mm

宽度 1.40 mm - 1.40 mm

高度 1.01 mm - 1.26 mm

工作温度 -55℃ ~ 150℃ (TJ) -55℃ ~ 150℃ (TJ) -55℃ ~ 150℃ (TJ)

产品生命周期 Active Unknown Unknown

包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant Non-Compliant Non-Compliant

含铅标准 Lead Free Contains Lead Contains Lead

REACH SVHC版本 2015/12/17 - -

ECCN代码 EAR99 - -
