SN74LVC1G00DBVRE4、SN74LVC1G00DBVT、SN74LVC1G00MDBVREP对比区别
型号 SN74LVC1G00DBVRE4 SN74LVC1G00DBVT SN74LVC1G00MDBVREP
描述 单路2输入正与非门 SINGLE 2-INPUT POSITIVE-NAND GATETEXAS INSTRUMENTS SN74LVC1G00DBVT 与非门, LVC系列, 2输入, 1门, 32 mA, 1.65V至5.5V, SOT-23-5单路2输入正与非门 SINGLE 2-INPUT POSITIVE-NAND GATE
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 逻辑芯片逻辑芯片逻辑芯片
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 5 5 5

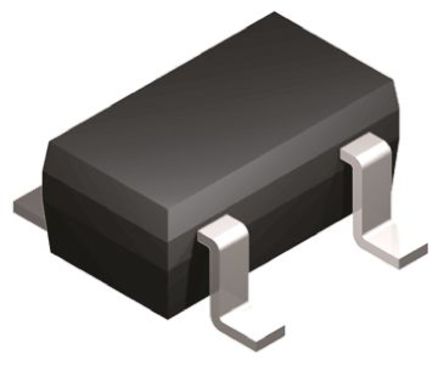

封装 SOT-23-5 SOT-23-5 SOT-23-5
电源电压(DC) - 1.65V (min) 1.65V ~ 5.50V
输出接口数 1 1 1
输出电流 - 32 mA 32 mA
电路数 1 1 1
针脚数 - 5 -
位数 1 1 1
传送延迟时间 4.00 ns 4.00 ns 4.00 ns
逻辑门个数 1 1 1
输入数 2 2 2
工作温度(Max) 125 ℃ 125 ℃ 125 ℃
工作温度(Min) -40 ℃ -40 ℃ -55 ℃
电源电压 1.65V ~ 5.5V 1.65V ~ 5.5V 1.65V ~ 5.5V
电源电压(Max) 5.5 V 5.5 V 5.5 V
电源电压(Min) 1.65 V 1.65 V 1.65 V
电压波节 - - 5.00 V, 3.30 V, 2.50 V, 1.80 V
输出电流驱动 - - -1.00 mA
长度 2.9 mm 2.9 mm 2.9 mm
宽度 1.6 mm 1.6 mm 1.6 mm
高度 - 1.15 mm 1.15 mm
封装 SOT-23-5 SOT-23-5 SOT-23-5
工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -55℃ ~ 125℃
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - No SVHC -
REACH SVHC版本 - 2015/06/15 2015/06/15
ECCN代码 - EAR99 -
香港进出口证 - NLR -
