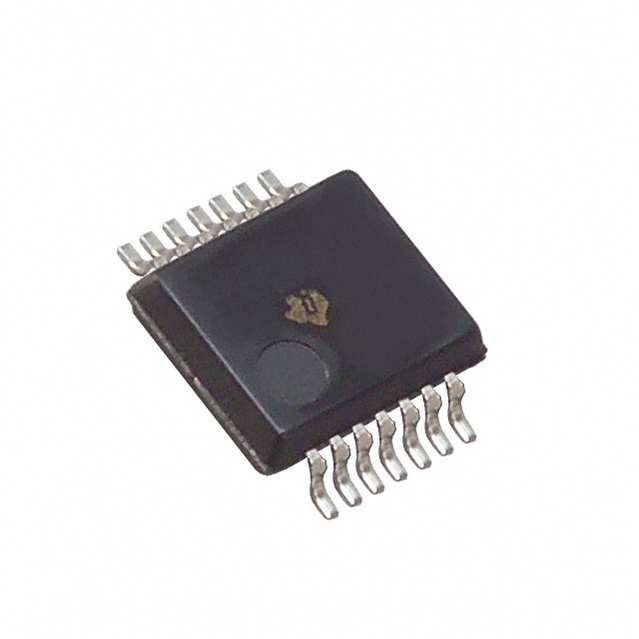

SN74LV132ADBR、SN74LV132ADBRG4、SN74LV132ADBRE4对比区别

P4CE10F17C6N中文资料P4CE10F17C6N中文资料P4CE10F17C6N中文资料

型号 SN74LV132ADBR SN74LV132ADBRG4 SN74LV132ADBRE4

描述 翻两番正与非门施密特触发器输入 QUADRUPLE POSITIVE-NAND GATES WITH SCHMITT-TRIGGER INPUTS翻两番正与非门施密特触发器输入 QUADRUPLE POSITIVE-NAND GATES WITH SCHMITT-TRIGGER INPUTS翻两番正与非门施密特触发器输入 QUADRUPLE POSITIVE-NAND GATES WITH SCHMITT-TRIGGER INPUTS

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)

分类 逻辑芯片逻辑芯片

基础参数对比

安装方式 Surface Mount - Surface Mount

引脚数 14 14 14

封装 SSOP-14 SSOP-14 SSOP-14

输入数 2 - 2

电源电压(Max) 5.5 V - 5.5 V

电源电压(Min) 2 V - 2 V

电源电压(DC) 2.00V ~ 5.50V - -

输出接口数 1 - -

输出电流 12.0 mA - -

电路数 4 - -

位数 4 - -

传送延迟时间 23.0 ns - -

电压波节 5.00 V, 3.30 V, 2.50 V - -

逻辑门个数 4 - -

输出电流驱动 -1.00 mA - -

工作温度(Max) 125 ℃ 85 ℃ -

工作温度(Min) 40 ℃ -40 ℃ -

电源电压 2V ~ 5.5V - -

长度 6.2 mm 6.2 mm 6.2 mm

宽度 5.3 mm 5.3 mm 5.3 mm

封装 SSOP-14 SSOP-14 SSOP-14

高度 1.95 mm 1.95 mm -

产品生命周期 Active Active Active

包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Contains Lead Lead Free

工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ -
