LM5001SDX/NOPB、LM5001SD/NOPB、LM5001SDX对比区别

高亮显示差异参数

型号 LM5001SDX/NOPB LM5001SD/NOPB LM5001SDX

描述 3.1V 至 75V 宽输入电压、1A 电流模式非同步开关模式稳压器 8-WSON -40 to 125TEXAS INSTRUMENTS  LM5001SD/NOPB  直流-直流开关升压, 反激, SEPIC稳压器, 可调, 3.1V-75V输入, 1.26V-75V输出, 1A输出, WSON-8开关稳压器

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)

分类 DC/DC转换器DC/DC转换器DC/DC转换器

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 8 8 8

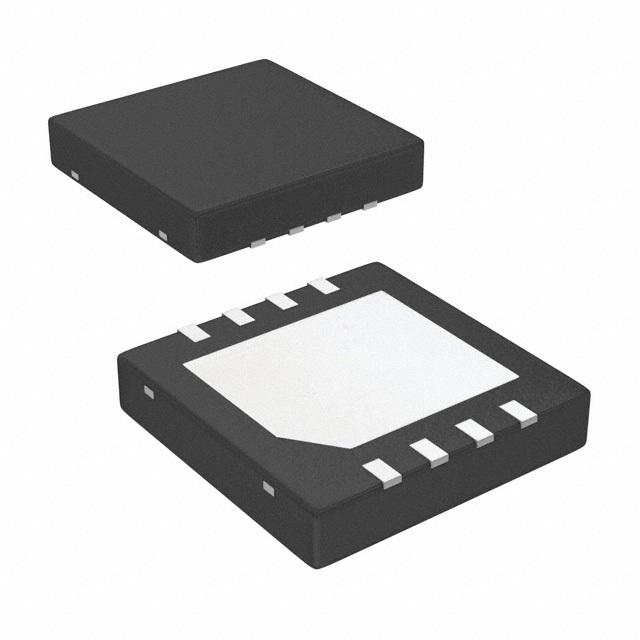

封装 WDFN-8 WDFN-8 WDFN-8

输出接口数 1 1 1

输出电流 1 A 1 A 1 A

静态电流 3.10 mA 3.10 mA 3.10 mA

调节输出数 1 1 1

开关频率 50kHz ~ 1.5MHz 1.5 MHz 50kHz ~ 1.5MHz

输入电压(Max) 75 V 75 V 75 V

输入电压(Min) 3.1 V 3.1 V 3.1 V

输出电压(Min) 3.1 V 1.26 V 3.1 V

输出电压 - 1.26V ~ 75V 1.26V ~ 75V

工作温度(Max) - 125 ℃ 125 ℃

工作温度(Min) - -40 ℃ -40 ℃

针脚数 - 8 -

开关电流 - 1 A -

输出电压(Max) - 75 V -

输出电流(Max) - 1 A -

电源电压 - 3.1 V -

输入电压 - 3.1V ~ 75V -

封装 WDFN-8 WDFN-8 WDFN-8

长度 - 4 mm -

宽度 - 4 mm -

高度 - 0.8 mm -

工作温度 -40℃ ~ 125℃ (TJ) -40℃ ~ 125℃ (TJ) -40℃ ~ 125℃ (TJ)

产品生命周期 Active Active Active

包装方式 Tape & Reel (TR) Cut Tape (CT) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant

含铅标准 Lead Free Lead Free Contains Lead

REACH SVHC标准 - No SVHC -

REACH SVHC版本 - 2015/06/15 -
