BAW56WT1、BAW56WT1G、DAP202UG对比区别

高亮显示差异参数

型号 BAW56WT1 BAW56WT1G DAP202UG

描述 双开关二极管 Dual Switching DiodeON SEMICONDUCTOR  BAW56WT1G.  开关二极管, 70V, 200mA, SC-70共阳极硅双开关二极管 Common Anode Silicon Dual Switching Diodes

数据手册 ---

制造商 ON Semiconductor (安森美) ON Semiconductor (安森美) ON Semiconductor (安森美)

分类 二极管阵列二极管阵列二极管阵列

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 - 3 3

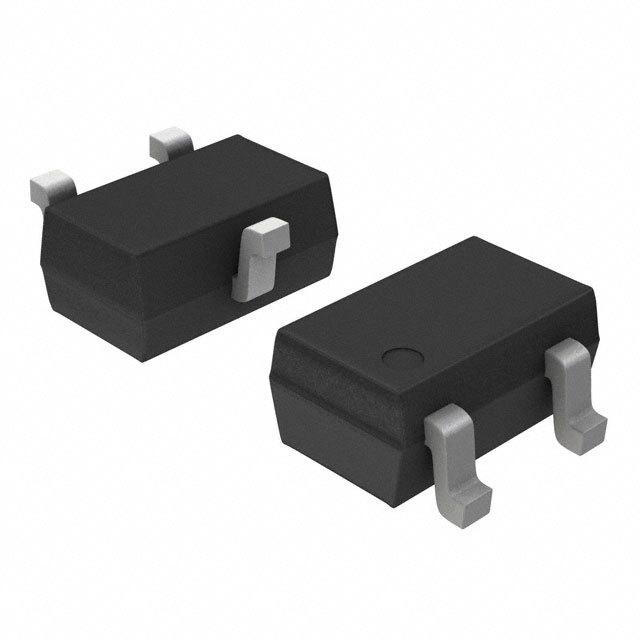

封装 SC-70-3 SC-70-3 SC-70-3

额定电压(DC) 70.0 V 70.0 V 70.0 V

额定电流 200 mA 200 mA 100 mA

电容 2.00 pF 2 pF -

无卤素状态 - Halogen Free -

针脚数 - 3 -

正向电压 1.25V @150mA 1.25 V 1.2V @100mA

耗散功率 0.2 W 200 mW 0.15 W

反向恢复时间 6 ns 6 ns 10 ns

正向电流 - 200 mA -

最大正向浪涌电流（Ifsm） - 500 mA -

正向电压(Max) 1.25V @150mA 1.25 V 1.2V @100mA

正向电流(Max) - 200 mA -

工作温度(Max) 150 ℃ 150 ℃ 150 ℃

工作温度(Min) -55 ℃ -55 ℃ -55 ℃

耗散功率(Max) - 300 mW -

工作结温 - - 150℃ (Max)

长度 2.1 mm 2.2 mm 2.1 mm

宽度 1.24 mm 1.35 mm 1.24 mm

高度 0.85 mm 0.9 mm 0.85 mm

封装 SC-70-3 SC-70-3 SC-70-3

工作温度 - -55℃ ~ 150℃ -

产品生命周期 Obsolete Active Unknown

包装方式 Cut Tape (CT) Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 Non-Compliant RoHS Compliant RoHS Compliant

含铅标准 Contains Lead Lead Free Lead Free

REACH SVHC标准 - No SVHC -

ECCN代码 EAR99 EAR99 -
