ADP170AUJZ-1.8-R7、LDK130M18R、LP3985IM5-5.0/NOPB对比区别

高亮显示差异参数

型号 ADP170AUJZ-1.8-R7 LDK130M18R LP3985IM5-5.0/NOPB

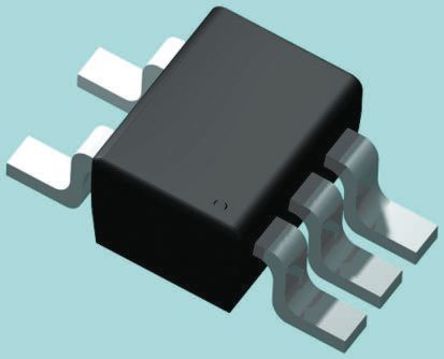

描述 ANALOG DEVICES  ADP170AUJZ-1.8-R7  芯片, 稳压器, LDO, 固定, 1.8V, 300mA, TSOT-5STMICROELECTRONICS  LDK130M18R  固定电压稳压器, LDO, 1.9V至5.5V, 200mV压差, 1.8V输出, 300mA输出, SOT-23-5TEXAS INSTRUMENTS  LP3985IM5-5.0/NOPB  固定电压稳压器, LDO, 2.5V至6V, 60mV压差, 5V输出, 150mA输出, SOT-23-5

数据手册 ---

制造商 ADI (亚德诺) ST Microelectronics (意法半导体) TI (德州仪器)

分类 稳压芯片稳压芯片稳压芯片

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 5 5 5

封装 TSOT-23-5 SOT-23-5 SOT-23-5

电源电压(DC) - - 2.50V (min)

输出接口数 1 1 1

输入电压(DC) - - 5.20 V

输出电压 1.8 V 1.8 V 5 V

输出电流 300 mA 300 mA 150 mA

供电电流 60µA ~ 0.26µA - 150µA ~ 250µA

通道数 - - 1

针脚数 5 5 5

耗散功率 - - 250 mW

静态电流 170 µA 120 µA 0.1 mA

输出电容类型 - - Ceramic

跌落电压 66 mV 200 mV 60 mV

调节输出数 - - 1

输入电压(Max) 3.6 V 5.5 V 6 V

输入电压(Min) 1.6 V 1.9 V 2.5 V

输出电压(Min) 1.8 V - 5 V

输出电流(Max) 300 mA 300 mA 0.15 A

工作温度(Max) 125 ℃ 125 ℃ 125 ℃

工作温度(Min) -40 ℃ -40 ℃ -40 ℃

耗散功率(Max) - - 250 mW

精度 ±3 % ±2 % ±2 %

输入电压 ≤3.6 V 1.9V ~ 5.5V ≤6 V

长度 2.9 mm 2.95 mm 2.92 mm

宽度 1.6 mm 1.6 mm 1.6 mm

高度 0.87 mm 1.3 mm 1.02 mm

封装 TSOT-23-5 SOT-23-5 SOT-23-5

工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -40℃ ~ 125℃

产品生命周期 Active Active Active

包装方式 Tape & Reel (TR) Cut Tape (CT) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 - No SVHC No SVHC

REACH SVHC版本 2015/12/17 2015/12/17 2015/06/15

军工级 No - -

ECCN代码 - EAR99 -
