TLV2775AIPW、TLV2775IPW、TLV2775IPWR对比区别

高亮显示差异参数

型号 TLV2775AIPW TLV2775IPW TLV2775IPWR

描述 家庭2.7 -V高转换率轨至轨输出运算放大器，带有关断 FAMILY OF 2.7-V HIGH-SLEW-RATE RAIL-TO-RAIL OUTPUT OPERATIONAL AMPLIFIERS WITH SHUTDOWN家庭的2.7高转换率轨至轨输出运算放大器，带有关断 FAMILY OF 2.7-HIGH-SLEW-RATE RAIL-TO-RAIL OUTPUT OPERATIONAL AMPLIFIERS WITH SHUTDOWN家庭的2.7高转换率轨至轨输出运算放大器，带有关断 FAMILY OF 2.7-HIGH-SLEW-RATE RAIL-TO-RAIL OUTPUT OPERATIONAL AMPLIFIERS WITH SHUTDOWN

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)

分类 运算放大器放大器、缓冲器运算放大器

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 16 16 16

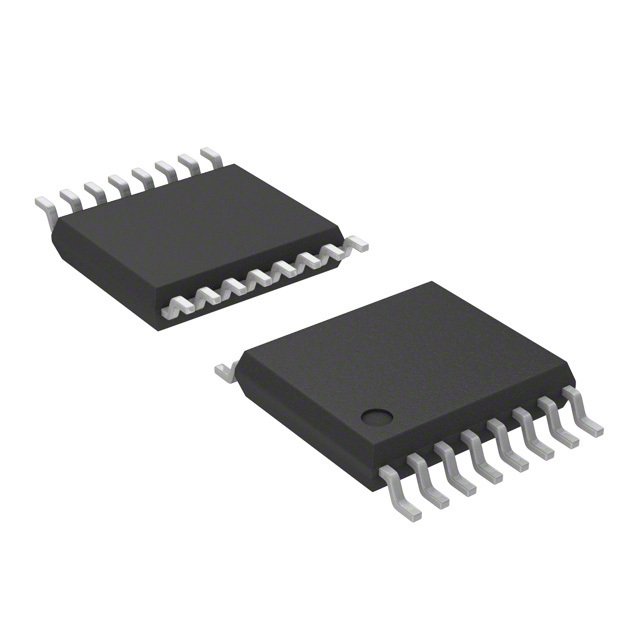

封装 TSSOP-16 TSSOP-16 TSSOP-16

供电电流 1 mA 1 mA 1 mA

电路数 4 4 4

通道数 4 4 4

耗散功率 0.7 W 700 mW 0.7 W

共模抑制比 70 dB 60 dB 60 dB

输入补偿漂移 2.00 µV/K 2.00 µV/K 2.00 µV/K

带宽 5.10 MHz 5.10 MHz 5.10 MHz

转换速率 10.5 V/μs 10.5 V/μs 10.5 V/μs

增益频宽积 5.1 MHz 5.1 MHz 5.1 MHz

过温保护 - - No

输入补偿电压 700 µV 700 µV 700 μV

输入偏置电流 2 pA 2 pA 2 pA

增益带宽 5.1 MHz 5.1 MHz 5.1 MHz

耗散功率(Max) 700 mW - 700 mW

共模抑制比(Min) 70 dB - 60 dB

输出电流 ≤50 mA - -

工作温度(Max) 125 ℃ 125 ℃ -

工作温度(Min) -40 ℃ 40 ℃ -

电源电压(Max) - 6 V -

电源电压(Min) - 2.5 V -

封装 TSSOP-16 TSSOP-16 TSSOP-16

高度 1.05 mm 1.15 mm -

长度 - 5 mm -

宽度 - 4.4 mm -

工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -40℃ ~ 125℃

产品生命周期 Active Active Active

包装方式 Tube Tube Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free
