SN74LV06ANS、SN74LV06ANSRG4、SN74LV06ANSR对比区别

高亮显示差异参数

型号 SN74LV06ANS SN74LV06ANSRG4 SN74LV06ANSR

描述 Hex Inverter Buffers/Drivers With Open-Drain Outputs 14-SO -40℃ to 125℃六反相缓冲器/带漏极开路输出驱动程序 HEX INVERTER BUFFERS/DRIVERS WITH OPEN-DRAIN OUTPUTS六反相缓冲器/带漏极开路输出驱动程序 HEX INVERTER BUFFERS/DRIVERS WITH OPEN-DRAIN OUTPUTS

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)

分类 逻辑芯片逻辑控制器逻辑芯片

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 14 14 14

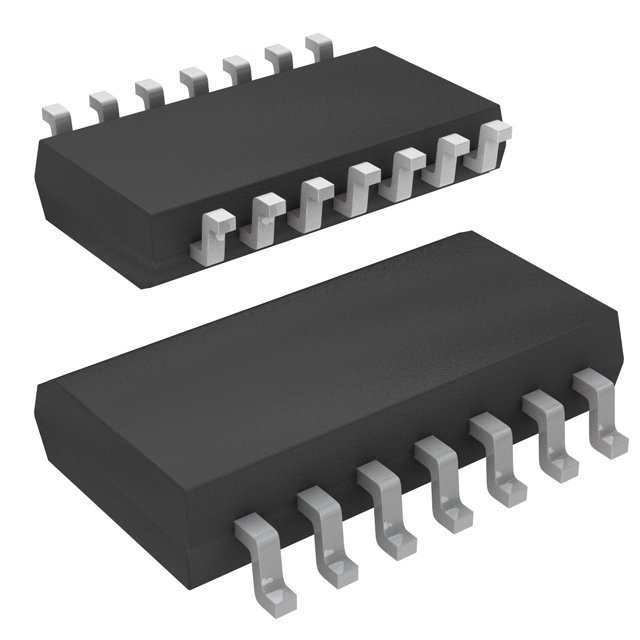

封装 SOP SOP-14 SOP-14

电源电压(DC) - 2.00V ~ 5.50V 2.00V ~ 5.50V

输出接口数 - 6 6

电路数 - 6 6

通道数 - 6 6

位数 6 6 6

传送延迟时间 - 6.50 ns 6.50 ns

电压波节 - 5.00 V, 3.30 V, 2.50 V 5.00 V, 3.30 V, 2.50 V

逻辑门个数 - 6 6

输出电流驱动 - 16.0 mA 16.0 mA

输入数 - 6 6

工作温度(Max) 85 ℃ - 125 ℃

工作温度(Min) -40 ℃ - -40 ℃

电源电压 - 2V ~ 5.5V 2V ~ 5.5V

电源电压(Max) - 5.5 V -

电源电压(Min) - 2 V -

封装 SOP SOP-14 SOP-14

宽度 - 5.3 mm -

工作温度 - -40℃ ~ 85℃ -40℃ ~ 85℃

产品生命周期 Active Active Active

包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free
