DSA15I45PA、DSEI20-12A、STTH812FP对比区别

高亮显示差异参数

型号 DSA15I45PA DSEI20-12A STTH812FP

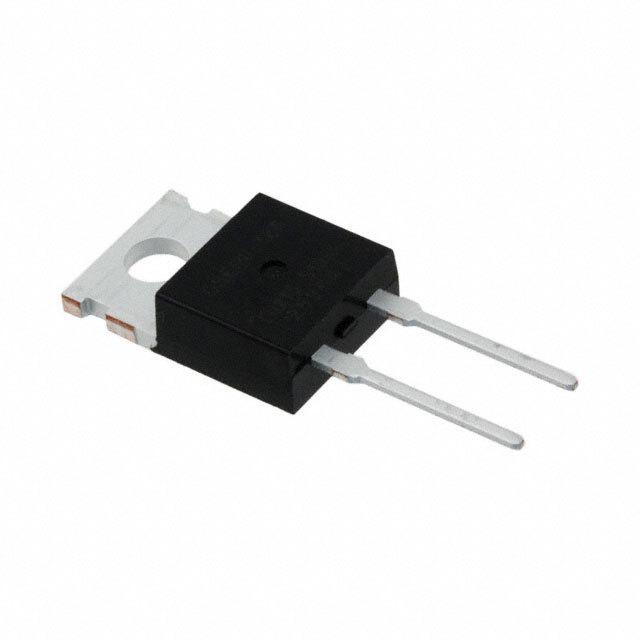

描述 IXYS SEMICONDUCTOR  DSA15I45PA  小信号肖特基二极管, 单, 45 V, 15 A, 630 mV, 140 A, 175 °CIXYS SEMICONDUCTOR  DSEI20-12A  快速/超快功率二极管, 单, 1.2 kV, 17 A, 1.87 V, 60 ns, 130 ASTMICROELECTRONICS  STTH812FP  快速/超快二极管, 单, 1.2 kV, 8 A, 1.25 V, 50 ns, 80 A

数据手册 ---

制造商 IXYS Semiconductor IXYS Semiconductor ST Microelectronics (意法半导体)

分类 肖特基二极管TVS二极管TVS二极管

安装方式 Through Hole Through Hole Through Hole

引脚数 2 2 2

封装 TO-220-2 TO-220-2 TO-220-2

针脚数 2 - -

正向电压 750mV @15A 2.15 V 1.25 V

正向电流 15 A 17 A 8 A

最大正向浪涌电流（Ifsm） 140 A 130 A 80 A

正向电压(Max) 630 mV 1.87 V 1.25 V

正向电流(Max) 15 A 17 A 8 A

工作温度(Max) 175 ℃ 150 ℃ 175 ℃

工作温度(Min) 55 ℃ -40 ℃ -65 ℃

耗散功率(Max) 85000 mW - -

额定电压(DC) - 1.20 kV 1.20 kV

额定电流 - 17.0 A 8.00 A

输出电流 - ≤17.0 A ≤8.00 A

负载电流 - 17 A -

极性 - Standard Standard

耗散功率 - 78 W -

热阻 - 1.6℃/W (RθJC) 5.4℃/W (RθJC)

反向恢复时间 - 60 ns 100 ns

工作结温(Max) - 150 ℃ 175 ℃

工作结温 - - 175℃ (Max)

长度 10.66 mm 10.66 mm 10.4 mm

宽度 4.82 mm 4.82 mm 4.6 mm

高度 9.66 mm 9.66 mm 16.4 mm

封装 TO-220-2 TO-220-2 TO-220-2

工作温度 55℃ ~ 175℃ - -65℃ ~ 175℃

产品生命周期 Active Active Active

包装方式 Tube Tube Tube

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 No SVHC No SVHC No SVHC

REACH SVHC版本 2015/06/15 2015/06/15 2015/12/17

ECCN代码 - EAR99 -
