TLV2432AIPW、TLV2432AIPWG4、TLV2432AIPWR对比区别

高亮显示差异参数

型号 TLV2432AIPW TLV2432AIPWG4 TLV2432AIPWR

描述 高级LinCMOSE轨到轨输出，宽输入电压运算放大器 Advanced LinCMOSE RAIL-TO-RAIL OUTPUT WIDE-INPUT-VOLTAGE OPERATIONAL AMPLIFIERSOP Amp Dual GP R-R O/P ±5V/10V 8Pin TSSOP Tube高级 LinCMOS™ 轨到轨输出、宽输入电压、双路运算放大器 8-TSSOP -40 to 85

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)

分类 放大器、缓冲器运算放大器放大器、缓冲器

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 8 8 8

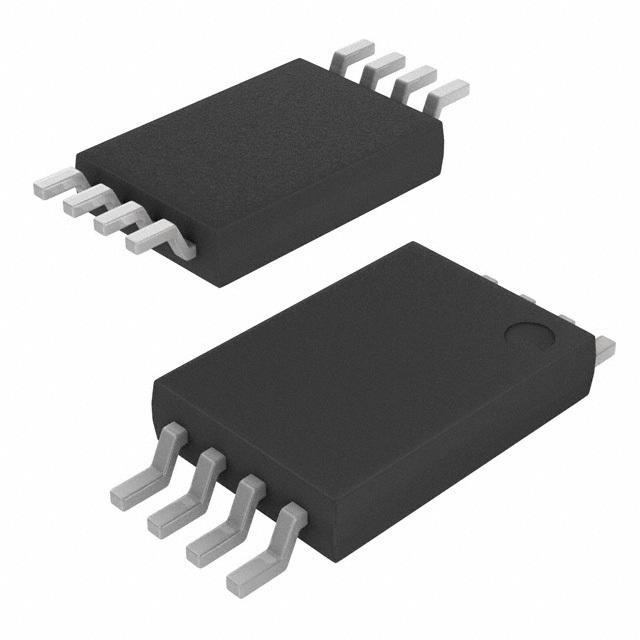

封装 TSSOP-8 TSSOP-8 TSSOP-8

输出电流 ≤50 mA ≤50 mA ≤50 mA

供电电流 100 µA 100 µA 100 µA

电路数 2 2 2

通道数 2 2 2

耗散功率 525 mW 525 mW 0.525 W

共模抑制比 70 dB 70dB ~ 83dB 70 dB

输入补偿漂移 2.00 µV/K 2.00 µV/K 2.00 µV/K

带宽 500 kHz 500 kHz 500 kHz

转换速率 250 mV/μs 250 mV/μs 250 mV/μs

增益频宽积 0.55 MHz 550 kHz 0.55 MHz

输入补偿电压 300 µV 300 µV 0.95 mV

输入偏置电流 1 pA 1 pA 0.06 nA

工作温度(Max) 85 ℃ 125 ℃ 85 ℃

工作温度(Min) -40 ℃ 40 ℃ -40 ℃

耗散功率(Max) 525 mW 525 mW 525 mW

共模抑制比(Min) 70 dB 70 dB 70 dB

增益带宽 0.55 MHz 0.55 MHz -

电源电压(Max) 10 V 10 V -

电源电压(Min) 2.7 V 2.7 V -

封装 TSSOP-8 TSSOP-8 TSSOP-8

长度 3 mm 3 mm -

宽度 4.4 mm 4.4 mm -

高度 1.15 mm 1.15 mm -

工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ -40℃ ~ 85℃

产品生命周期 Active Active Active

包装方式 Tube Tube Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free
