TPS61029DRCR、TPS61029DRCTG4、TPS61029DRCT对比区别

高亮显示差异参数

型号 TPS61029DRCR TPS61029DRCTG4 TPS61029DRCT

描述 96％高效同步升压转换器 96% EFFICIENT SYNCHRONOUS BOOST CONVERTER96％高效同步升压转换器 96% EFFICIENT SYNCHRONOUS BOOST CONVERTERTEXAS INSTRUMENTS  TPS61029DRCT  直流-直流开关升压逐步递增稳压器, 可调, 900mV-5.5V输入, 1.8V-5.5V输出, 200mA输出, SON-10

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)

分类 DC/DC转换器DC/DC转换器DC/DC转换器

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 10 10 10

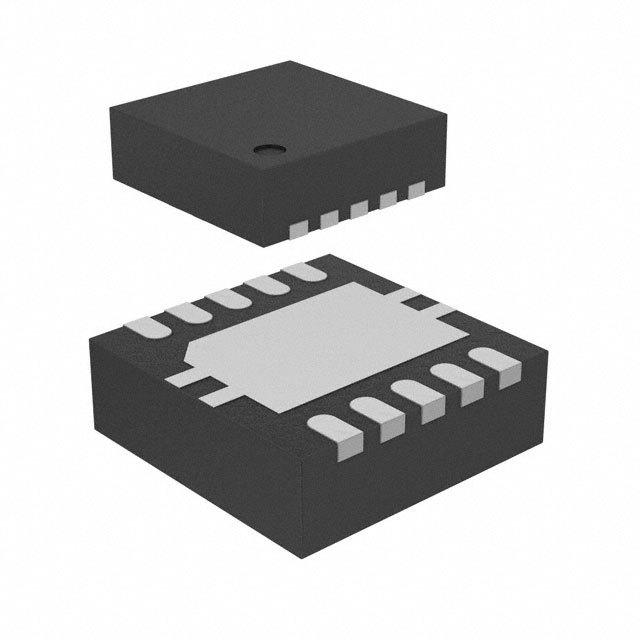

封装 VFDFN-10 VSON-10 VSON-10

输出接口数 1 1 1

输出电压 1.8V ~ 5.5V 1.8V ~ 5.5V 1.8V ~ 5.5V

输出电流 1.8 A 1.5 A 1.8 A

静态电流 25.0 µA 25.0 µA 25.0 µA

调节输出数 1 1 1

开关频率 600 kHz 600 kHz 600 kHz

拓扑结构 Boost Boost Boost

输入电压(Max) 5.5 V 5.5 V 5.5 V

输入电压(Min) 0.9 V 0.9 V 0.9 V

输出电压(Max) 5.5 V 5.5 V 5.5 V

输出电压(Min) 1.8 V 1.8 V 1.8 V

输出电流(Max) 1.5 A 1.5 A 1.5 A

工作温度(Max) 85 ℃ 85 ℃ 85 ℃

工作温度(Min) -40 ℃ -40 ℃ -40 ℃

电源电压(Min) 0.9 V - 0.9 V

输入电压 0.9V ~ 5.5V 5.5 V 0.9V ~ 5.5V

供电电流 - 25.0 µA -

频率 - - 720 kHz

电源电压(DC) - - 5.50V (max)

针脚数 - - 10

精度 - - 3 %

电源电压 - - 0.9 V

电源电压(Max) - - 6.5 V

封装 VFDFN-10 VSON-10 VSON-10

长度 - - 3 mm

宽度 - - 3 mm

高度 - - 0.9 mm

工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ (TA) -40℃ ~ 85℃

产品生命周期 Active Active Active

包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC版本 2015/06/15 - 2014/12/17

REACH SVHC标准 - - No SVHC
