BSP135、BSP324、BSP129对比区别

高亮显示差异参数

型号 BSP135 BSP324 BSP129

描述 Infineon SIPMOS® N 通道 MOSFET### MOSFET 晶体管，InfineonInfineon 庞大且全面的 MOSFET 设备组合包括 OptiMOS™ 与 CoolMOS™ 系列。 这些产品提供最新一代最先进功率 MOSFET 中的顶级性能INFINEON  BSP324  晶体管, MOSFET, N沟道, 170 mA, 400 V, 13.6 ohm, 10 V, 1.9 VINFINEON  BSP129  晶体管, MOSFET, N沟道, 120 mA, 240 V, 20 ohm, 10 V, -1.4 V

数据手册 ---

制造商 Infineon (英飞凌) Infineon (英飞凌) Infineon (英飞凌)

分类 MOS管MOS管MOS管

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 - 3 4

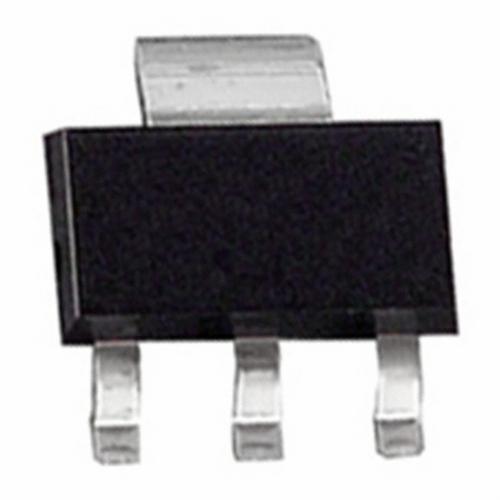

封装 SOT-223 SOT-223 SOT-223

针脚数 - 3 4

漏源极电阻 - 13.6 Ω 20 Ω

极性 N-Channel N-Channel N-Channel

耗散功率 - 1.7 W 1.7 W

阈值电压 - 1.9 V 1.4 V

漏源极电压(Vds) - 400 V 240 V

连续漏极电流(Ids) - 170 mA 120 mA

工作温度(Max) 150 ℃ 150 ℃ 150 ℃

工作温度(Min) -55 ℃ -55 ℃ -55 ℃

工作结温(Max) - 150 ℃ 150 ℃

上升时间 5.6 ns - 4.1 ns

输入电容(Ciss) 98pF @25V(Vds) - 82pF @25V(Vds)

下降时间 5.6 ns - 4.1 ns

耗散功率(Max) 1.8 W - 1.8 W

封装 SOT-223 SOT-223 SOT-223

长度 6.5 mm - 6.5 mm

宽度 3.5 mm - 3.5 mm

高度 1.6 mm - 1.6 mm

工作温度 -55℃ ~ 150℃ -55℃ ~ 150℃ -55℃ ~ 150℃

产品生命周期 Active Active Active

包装方式 - Cut Tape (CT) Cut Tape (CT)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 - No SVHC No SVHC

REACH SVHC版本 - 2015/12/17 2014/12/17
