LM2575SX-5.0、LM2575S-5.0、LM2575SX-5.0/NOPB对比区别

高亮显示差异参数

型号 LM2575SX-5.0 LM2575S-5.0 LM2575SX-5.0/NOPB

描述 LM1575 / LM2575 / LM2575HV SIMPLE SWITCHER 1A降压型稳压器 LM1575/LM2575/LM2575HV SIMPLE SWITCHER 1A Step-Down Voltage RegulatorSIMPLE SWITCHER 1A降压稳压器 SIMPLE SWITCHER 1A Step-Down Voltage Regulator1A,5V固定输出,降压电压稳压器

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)

分类 DC/DC转换器稳压芯片稳压芯片

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 6 5 5

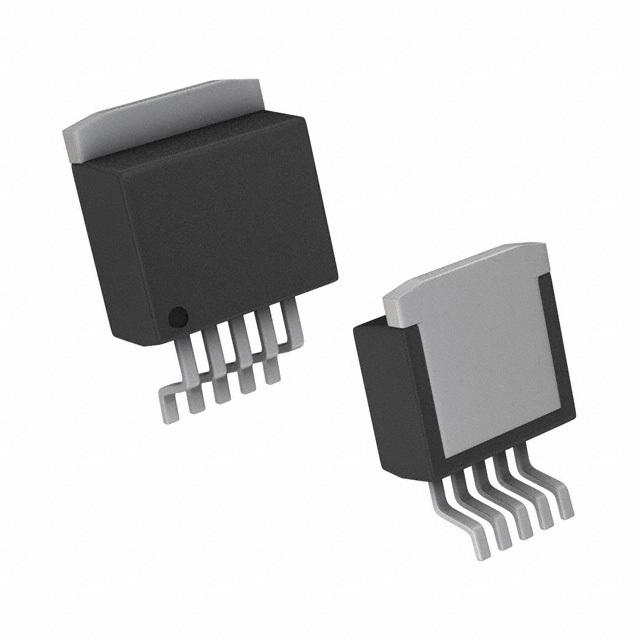

封装 TO-263-5 TO-263-5 TO-263-6

频率 - 52.0 kHz -

输出接口数 1 1 1

输出电压 5 V 5 V 5 V

输出电流 1 A 1 A 1 A

针脚数 - 5 5

静态电流 10.0 mA 10.0 mA 5.00 mA

调节输出数 1 1 1

开关频率 52 kHz 52 kHz 52 kHz

拓扑结构 Buck Buck Buck

输入电压(Max) 40 V 40 V 40 V

输入电压(Min) 4 V 4 V 4 V

输出电压(Min) 5 V 5 V 5 V

输出电流(Max) 1 A 1 A 1 A

工作温度(Max) 125 ℃ 125 ℃ 125 ℃

工作温度(Min) -40 ℃ -40 ℃ -40 ℃

电源电压 - 4 V 4 V

输入电压 4V ~ 40V 4V ~ 40V 4V ~ 40V

输入偏置电流 50.0 nA - -

电源电压(DC) - - 4.00V (min)

通道数 - - 1

封装 TO-263-5 TO-263-5 TO-263-6

工作温度 -40℃ ~ 125℃ (TJ) -40℃ ~ 125℃ (TJ) -40℃ ~ 125℃ (TJ)

产品生命周期 Active Active Active

包装方式 Tape & Reel (TR) Cut Tape (CT) Tape & Reel (TR)

RoHS标准 Non-Compliant Non-Compliant RoHS Compliant

含铅标准 Contains Lead Contains Lead Lead Free

REACH SVHC标准 - No SVHC No SVHC

REACH SVHC版本 - 2015/06/15 2015/06/15
