LP2985AIM5-2.5、LP2985IM5-2.5、LP2985AIM5-2.5/NOPB对比区别

高亮显示差异参数

型号 LP2985AIM5-2.5 LP2985IM5-2.5 LP2985AIM5-2.5/NOPB

描述 TEXAS INSTRUMENTS  LP2985AIM5-2.5  固定电压稳压器, LDO, 2.5V至16V, 300mV压差, 2.5V输出, 150mA输出, SOT-23-5TEXAS INSTRUMENTS  LP2985IM5-2.5  固定电压稳压器, LDO, 2.5V至16V, 280mV压差, 2.5V输出, 150mA输出, SOT-23-5LDO（低压降）线性稳压器，150mA，2.0V 至 2.9V，Texas Instruments### LDO（低压降）线性稳压器，Texas Instruments低压降或 LDO 为线性电压稳压器。 我们有多种系列的线性稳压器。 LDO 稳压器可在输入 - 输出差分电压较小时运行。 LDO 电压稳压器可提供快速瞬态响应、宽输入电压范围、低静态电流、低噪声、高 PSRR。

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)

分类 稳压芯片稳压芯片稳压芯片

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 5 5 5

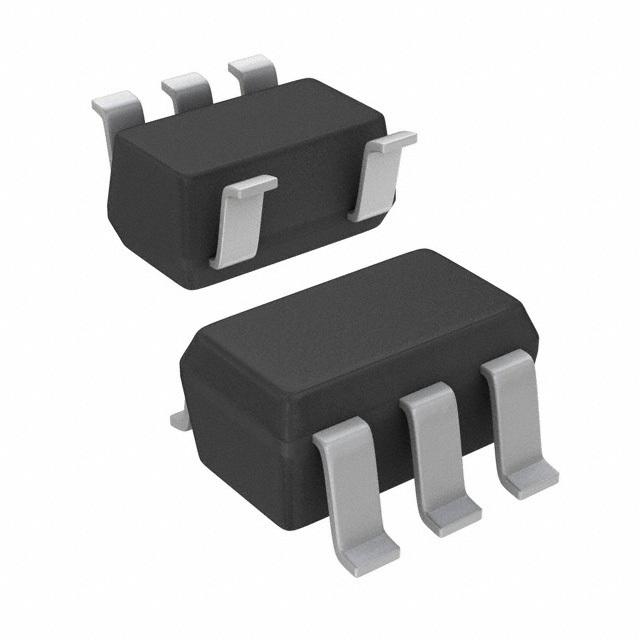

封装 SOT-23-5 SOT-23-5 SOT-23-5

输出接口数 1 1 1

输出电压 2.5 V 2.5 V 2.5 V

输出电流 150 mA 150 mA 150 mA

针脚数 5 5 -

静态电流 65.0 µA 65.0 µA 0.001 mA

输出电容类型 Ceramic Ceramic Ceramic

跌落电压 300 mV 280 mV 300 mV

调节输出数 1 1 1

输入电压(Max) 16 V 16 V 16 V

输入电压(Min) 2.5 V 2.5 V 2.5 V

输出电流(Max) 0.15 A 0.15 A 150 mA

工作温度(Max) 125 ℃ 125 ℃ 125 ℃

工作温度(Min) -40 ℃ -40 ℃ -40 ℃

精度 ±2.5 % 1.5 % ±2.5 %

输入电压 ≤16 V ≤16 V ≤16 V

电源电压(DC) - 16.0V (max) 16.0V (max)

额定电流 - 150 A 150 A

供电电流 - 95µA ~ 2.5mA 95µA ~ 2.5mA

输出电压(Min) - 2.5 V 2.5 V

电源电压(Max) - 16 V -

工作电压 - - 2.5V ~ 16V

输入电压(DC) - - 16.0V (max)

通道数 - - 1

封装 SOT-23-5 SOT-23-5 SOT-23-5

长度 - - 2.92 mm

宽度 - - 1.6 mm

高度 - - 1.02 mm

工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -40℃ ~ 125℃

产品生命周期 Active Active Active

包装方式 Tape & Reel (TR) Cut Tape (CT) Cut Tape (CT)

RoHS标准 Non-Compliant Non-Compliant RoHS Compliant

含铅标准 Contains Lead Contains Lead Lead Free

REACH SVHC标准 No SVHC No SVHC -

REACH SVHC版本 2015/06/15 2015/06/15 2015/06/15
