LMR62421XSDE/NOPB、LMR62421XSD/NOPB、LMR62421XSDX/NOPB对比区别
型号 LMR62421XSDE/NOPB LMR62421XSD/NOPB LMR62421XSDX/NOPB
描述 TEXAS INSTRUMENTS LMR62421XSDE/NOPB 直流-直流开关升压稳压器, 可调, 2.7V-5.5V输入, 3V-24V输出, 2.1A输出, WSON-6TEXAS INSTRUMENTS LMR62421XSD/NOPB 直流-直流开关升压, SEPIC稳压器, 可调, 2.7V-5.5V输入, 3V-24V输出, 2.1A输出, LLP-6采用 SOT-23 封装的 SIMPLE SWITCHER、2.7V 至 5.5V、24V 输出电压、2.1A 升压转换器 6-WSON -40 to 125
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 DC/DC转换器稳压芯片DC/DC转换器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 6 6 6

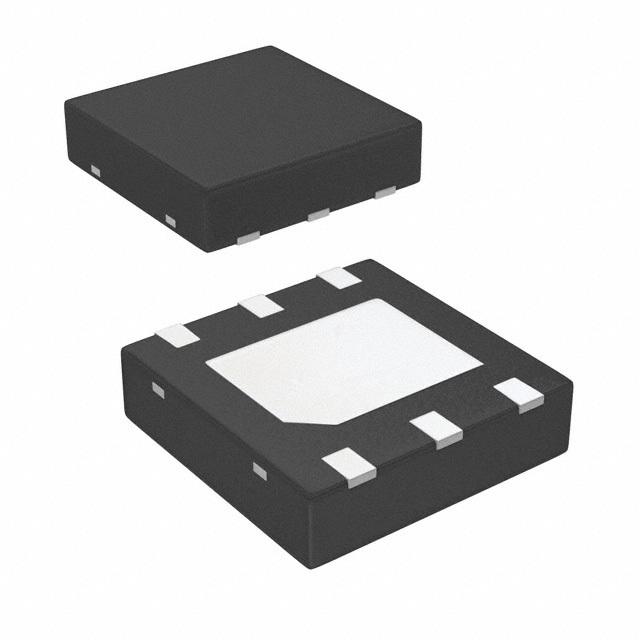

封装 WSON-6 WDFN-6 WDFN-6
输出接口数 1 1 1
输出电压 3V ~ 24V 3V ~ 24V 3V ~ 24V
输出电流 2.1 A 2.1 A 2.1 A
针脚数 6 6 -
静态电流 7.00 mA 7.00 mA 7.00 mA
调节输出数 1 1 1
开关频率 1.6 MHz 1.6 MHz 1.6 MHz
拓扑结构 Boost Boost Boost
输入电压(Max) 5.5 V 5.5 V 5.5 V
输入电压(Min) 2.7 V 2.7 V 2.7 V
输出电压(Max) 24 V 24 V 24 V
输出电压(Min) 3 V 3 V 2.7 V
输出电流(Max) 2.1 A 2.1 A 2.1 A
工作温度(Max) 125 ℃ 125 ℃ 125 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
输入电压 2.7V ~ 5.5V 2.7V ~ 5.5V 5.5 V
封装 WSON-6 WDFN-6 WDFN-6
高度 0.8 mm - -
工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ (TJ) -40℃ ~ 125℃ (TJ)
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - No SVHC -
REACH SVHC版本 2015/06/15 2015/06/15 -
