IRF9956、IRF9956TR、IRLMS1902TR对比区别

高亮显示差异参数

型号 IRF9956 IRF9956TR IRLMS1902TR

描述 SOIC N-CH 30V 3.5ASOIC N-CH 30V 3.5ATSOP N-CH 20V 3.2A

数据手册 ---

制造商 Infineon (英飞凌) Infineon (英飞凌) Infineon (英飞凌)

分类 MOS管晶体管MOS管

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 8 - -

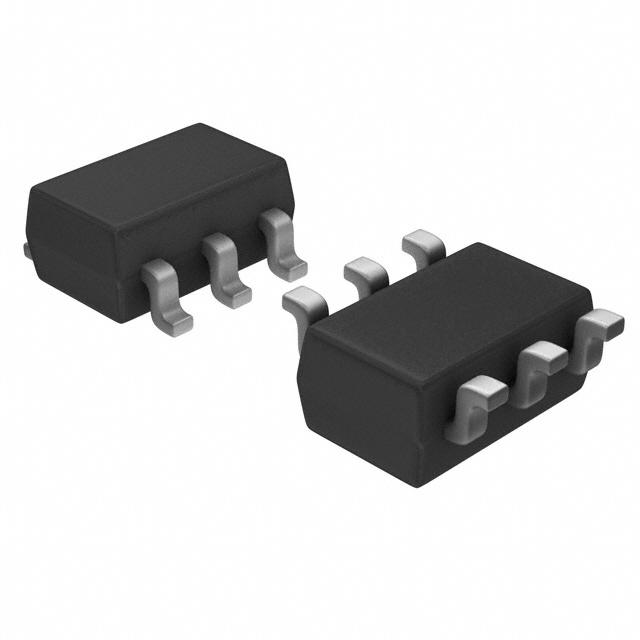

封装 SOIC-8 SOIC-8 SOT-23-6

额定电压(DC) 30.0 V - 20.0 V

额定电流 3.50 A - 3.20 A

极性 Dual N-Channel N-CH N-Channel

产品系列 IRF9956 - IRLMS1902

漏源极电压(Vds) 30 V 30 V 20 V

漏源击穿电压 30.0 V - -

连续漏极电流(Ids) 3.50 A 3.5A 3.20 A

上升时间 8.8 ns - 11.0 ns

输入电容(Ciss) 190pF @15V(Vds) 190pF @15V(Vds) 300pF @15V(Vds)

额定功率(Max) 2 W 2 W -

下降时间 3 ns - -

工作温度(Max) 150 ℃ - -

工作温度(Min) -55 ℃ - -

耗散功率(Max) 2000 mW - 1.7W (Ta)

耗散功率 - - 1.7W (Ta)

封装 SOIC-8 SOIC-8 SOT-23-6

工作温度 -55℃ ~ 150℃ (TJ) -55℃ ~ 150℃ (TJ) -55℃ ~ 150℃ (TJ)

产品生命周期 Active Active Obsolete

包装方式 Tube Tape & Reel (TR) Cut Tape (CT)

RoHS标准 Non-Compliant Non-Compliant Non-Compliant

含铅标准 Contains Lead Contains Lead Contains Lead
