LM3691TL-1.5/NOPB、LM3691TLX-1.5/NOPB对比区别

高亮显示差异参数

型号 LM3691TL-1.5/NOPB LM3691TLX-1.5/NOPB

描述 Step-Down DC/DC Converters (Integrated Switch) up to 6V Input Max., LM Series, Texas Instruments### 直流/直流开关调节器转换器（集成开关），Texas InstrumentsTexas Instruments 的此系列高度集成的高效开关稳压器包括步升（升压）、步降（降压）、步升/降（增压/降压）和反相类型，为每个直流稳压器应用提供高效的解决方案。用于便携式应用的高准确度、微型 1A、降压直流/直流转换器 6-DSBGA -30 to 85

数据手册 --

制造商 TI (德州仪器) TI (德州仪器)

分类 DC/DC转换器DC/DC转换器

安装方式 Surface Mount Surface Mount

引脚数 6 6

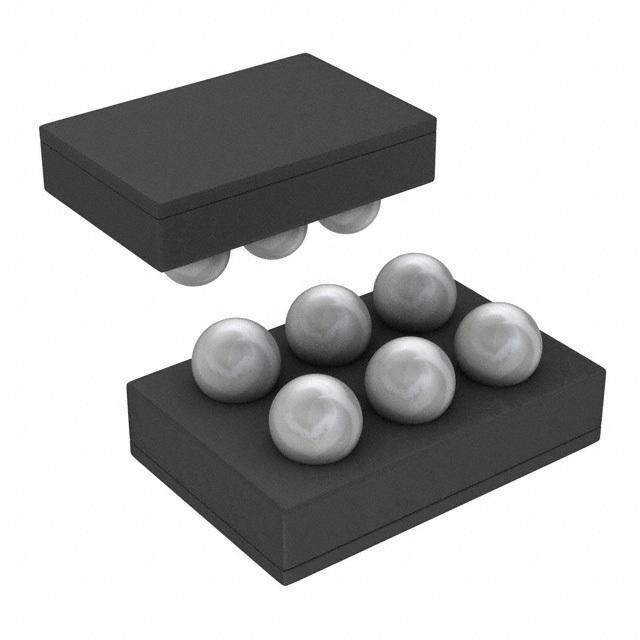

封装 DSBGA-6 WFBGA-6

输出接口数 1 1

输出电压 1.5 V 1.5 V

输出电流 1 A 1 A

静态电流 64.0 µA 64.0 µA

调节输出数 1 1

开关频率 4 MHz 4000 kHz

拓扑结构 Buck Buck

输入电压(Max) 5.5 V 5.5 V

输入电压(Min) 2.3 V 2.3 V

输出电压(Min) 1.5 V 1.5 V

工作温度(Max) 85 ℃ 85 ℃

工作温度(Min) -30 ℃ 30 ℃

输入电压 2.3V ~ 5.5V 5.5 V

输出电压(Max) 3.3 V -

输出电流(Max) 1 A -

电源电压 2.3 V -

电源电压(Min) 2.3 V -

封装 DSBGA-6 WFBGA-6

长度 1.59 mm -

宽度 1.295 mm -

高度 0.335 mm -

工作温度 -30℃ ~ 85℃ (TA) -30℃ ~ 85℃ (TA)

产品生命周期 Active Active

包装方式 Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free
