TPS77818PWP、TPS77818PWPR、TPS77818PWPRG4对比区别

高亮显示差异参数

型号 TPS77818PWP TPS77818PWPR TPS77818PWPRG4

描述 快速瞬态响应750毫安低压差线性稳压器 FAST-TRANSIENT-RESPONSE 750mA LOW-DROPOUT LINEAR REGULATORS快速瞬态响应750毫安低压差线性稳压器 FAST-TRANSIENT-RESPONSE 750mA LOW-DROPOUT LINEAR REGULATORS快速瞬态响应750毫安低压差线性稳压器 FAST-TRANSIENT-RESPONSE 750mA LOW-DROPOUT LINEAR REGULATORS

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)

分类 稳压芯片稳压芯片稳压芯片

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 20 20 20

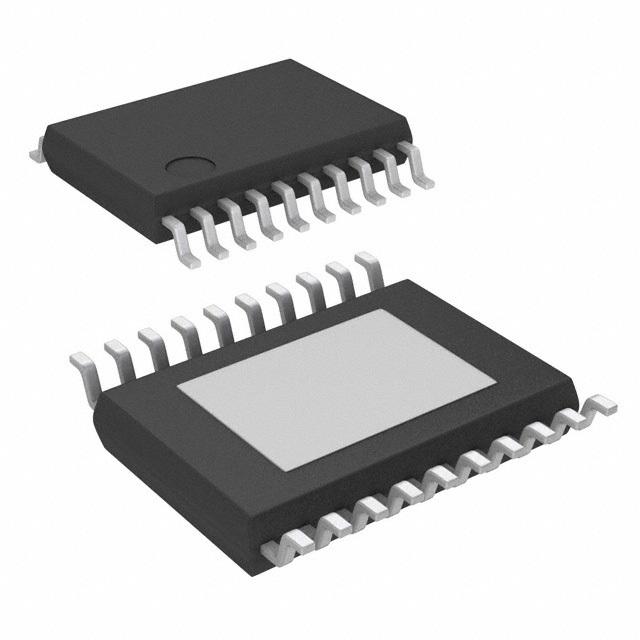

封装 HTSSOP-20 HTSSOP-20 HTSSOP-20

输出接口数 1 1 1

输出电压 1.8 V 1.8 V 1.8 V

输出电流 750 mA 750 mA 750 mA

耗散功率 7.2 W 7.2 W 7.2 W

静态电流 80.0 µA 0.085 mA 0.085 mA

输出电容类型 Tantalum Tantalum Tantalum

跌落电压 0.26V @750mA 0.26V @750mA 0.26V @750mA

调节输出数 1 1 1

输入电压(Max) 10 V 10 V 10 V

输入电压(Min) 2.7 V 2.7 V 2.7 V

输出电流(Max) 0.75 A 0.75 A 0.75 A

工作温度(Max) 125 ℃ 125 ℃ 125 ℃

工作温度(Min) -40 ℃ -40 ℃ 40 ℃

耗散功率(Max) 7200 mW 7200 mW 7200 mW

精度 ±2 % ±2 % ±2 %

输入电压 2.7V ~ 10V 2.7V ~ 10V 2.7V ~ 10V

输入电压(DC) 10.0V (max) - -

供电电流 125 µA - -

输出电压(Min) 1.8 V - -

长度 - - 6.5 mm

宽度 - - 4.4 mm

高度 - - 1.15 mm

封装 HTSSOP-20 HTSSOP-20 HTSSOP-20

工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -40℃ ~ 125℃

产品生命周期 Active Active Active

包装方式 Tube Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free
