UC3705T、UC3705TG3对比区别

高亮显示差异参数

型号 UC3705T UC3705TG3

描述 MOSFET 和 IGBT 驱动器，高达 2.5A，Texas InstrumentsTexas Instruments 专用栅极驱动器 IC 系列适用于 MOSFET 和 IGBT 应用。 设备可提供适合与 MOSFET 和 IGBT 电源设备兼容的高电流输出，且提供各种配置和封装类型。### MOSFET & IGBT 驱动器，Texas Instruments高速功率驱动器 High Speed Power Driver

数据手册 --

制造商 TI (德州仪器) TI (德州仪器)

分类 FET驱动器FET驱动器

安装方式 Through Hole Through Hole

引脚数 5 5

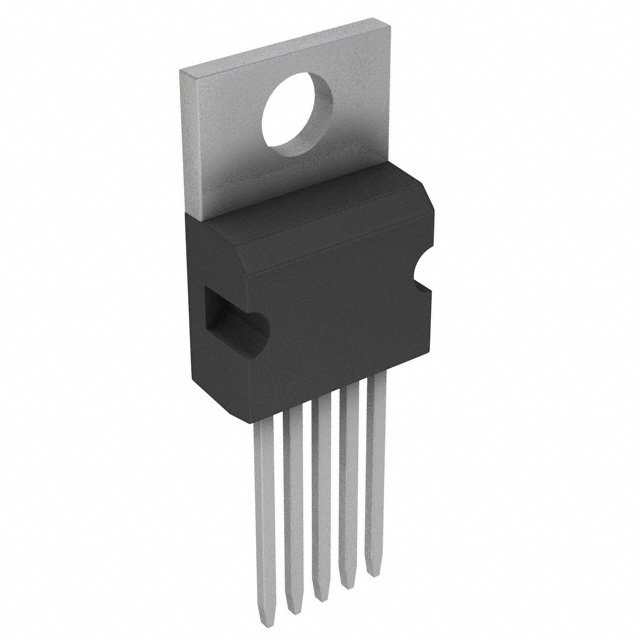

封装 TO-220-5 TO-220-5

电源电压(DC) 40.0V (max) 5.00V (min)

上升/下降时间 60 ns 60 ns

输出接口数 1 1

输出电流 1.5 A -

耗散功率 3000 mW 3 W

上升时间 40 ns 90 ns

下降时间 40 ns 60 ns

下降时间(Max) 60 ns 60 ns

上升时间(Max) 90 ns 90 ns

工作温度(Max) 70 ℃ 70 ℃

工作温度(Min) 0 ℃ 0 ℃

耗散功率(Max) 3000 mW 3000 mW

电源电压 5V ~ 40V 5V ~ 40V

电源电压(Max) 40 V 40 V

电源电压(Min) 5 V 5 V

输出电流(Max) - 1.5 A

长度 10.16 mm -

宽度 4.58 mm -

高度 8.51 mm -

封装 TO-220-5 TO-220-5

工作温度 0℃ ~ 70℃ 0℃ ~ 70℃ (TA)

产品生命周期 Active Active

包装方式 Tube Tube

RoHS标准 RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free

REACH SVHC标准 No SVHC -

REACH SVHC版本 2015/06/15 -

ECCN代码 EAR99 -
