DS90CF364AMTD/NOPB、DS90CF364MTDX/NOPB、DS90CF364AMTD对比区别
型号 DS90CF364AMTD/NOPB DS90CF364MTDX/NOPB DS90CF364AMTD
描述 FlatLink/FPD-Link 串行器/串并行转换器,Texas InstrumentsLVDS 发射器适合与以 65 和 85 MHz 工作的 24位 FPD(平板显示屏)链路一起工作。LVCMOS/LVTTL 输入 3.3V 低功耗工作 PLL 发射器数据时钟 符合 TIA/EIA-644 LVDS 标准 ### LVDS 通信低压差分信号或 LVDS 是可以在廉价双绞线铜电缆上以极高速度运行的电子信号系统。应用:Firewire、SATA、SCSILVDS 接口集成电路 +3.3V LVDS Receiver 18-Bit Flat Panel Display (FPD) Link - 65 MHz 48-TSSOP -40 to 85+3.3V LVDS 接收器 18 位平板显示器 (FPD) 链路 - 65MHz 48-TSSOP -10 to 70
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 接口芯片接口芯片接口芯片
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 48 48 48

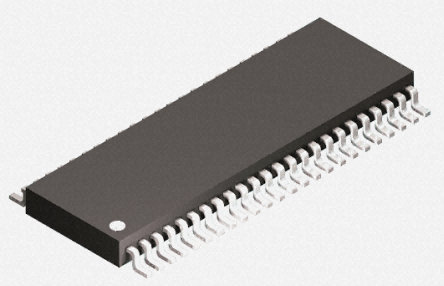

封装 TSSOP-48 TSSOP-48 TSSOP-48
电源电压(DC) 3.30 V, 3.30 V (max) 3.30 V -
耗散功率 1890 W 1890 W 1.89 W
数据速率 1.30 Gbps 1.30 Gbps -
输出电压(Max) - 450 mV -
输入电流(Min) 10 μA 10 μA 10 μA
工作温度(Max) 70 ℃ 85 ℃ 70 ℃
工作温度(Min) -10 ℃ -40 ℃ -10 ℃
耗散功率(Max) 1890 mW 1890 mW 1890 mW
电源电压 3V ~ 3.6V 3V ~ 3.6V 3V ~ 3.6V
电源电压(Max) 3.6 V 3.6 V 3.6 V
电源电压(Min) 3 V 3 V 3 V
供电电流 60 mA - -
通道数 4 - -
针脚数 48 - -
带宽 170 GHz - -
输入电压(Min) - - 100 mV
长度 12.5 mm 12.5 mm 12.5 mm
宽度 6.1 mm 6.1 mm 6.1 mm
高度 0.9 mm 0.9 mm 0.9 mm
封装 TSSOP-48 TSSOP-48 TSSOP-48
工作温度 -10℃ ~ 70℃ -40℃ ~ 85℃ -10℃ ~ 70℃
产品生命周期 Active Active Active
包装方式 Each Tape & Reel (TR) Tube
RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant
含铅标准 Lead Free Lead Free Contains Lead
REACH SVHC标准 No SVHC - -
REACH SVHC版本 2015/06/15 - -
ECCN代码 EAR99 EAR99 EAR99
