DS1E-S-DC24V、DS1E-S-DC24V-R、V23026A1004B201对比区别

高亮显示差异参数

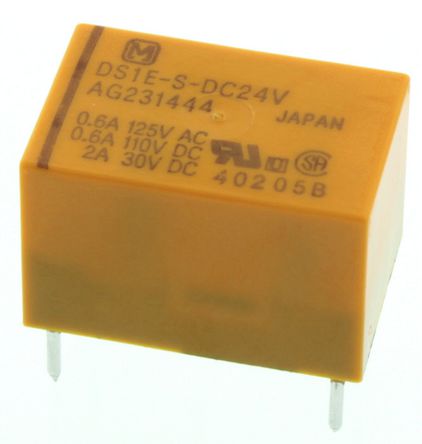

型号 DS1E-S-DC24V DS1E-S-DC24V-R V23026A1004B201

描述 PANASONIC ELECTRIC WORKS  DS1E-S-DC24V  信号继电器, DS系列, SPDT, 24 VDC, 2 A, 通孔安装, 非闭锁低信号继电器 - PCB 1 Form C, 24VDC 1 Form C 200mW TypeTE CONNECTIVITY / AXICOM  V23026A1004B201  继电器, PCB安装, SPDT, 1A, 24V, 128mW

数据手册 ---

制造商 Panasonic (松下) Panasonic (松下) TE Connectivity (泰科)

分类 工业继电器/通用工业继电器/通用工业继电器/通用

安装方式 Through Hole Through Hole Through Hole

引脚数 5 - 6

封装 DIP - DIP

额定电压(DC) 220 V - -

额定电压(AC) 250 V - -

额定电流 2 A - 1 A

额定功率 60.0 W - -

触点类型 SPDT - SPDT

功耗 200 mW - 130 mW

上升时间 3.00 ms - 1.00 ms

触点额定电流 2 A - 1 A

线圈电压 24 VDC 24 VDC 24 VDC

线圈电流 8.3 mA - 5.33 mA

线圈电阻 2.88 kΩ 2.88 KΩ 4.5 kΩ

载流 3.00 A - 1.00 A

额定电流(Max) 3 A 3 A 1 A

线圈电压(DC) 24 V 24 V 24 V

线圈功率 200 mW - 128 mW

额定功率(Max) 60W, 125VA - 30W, 60VA

开关电流(Max) 3 A - 1 A

工作温度(Max) 70 ℃ - 85 ℃

工作温度(Min) -40 ℃ - -40 ℃

额定电压 30 VDC - 24 VDC

接触电阻(Max) 50 mΩ - -

输入电压(DC) - - 24.0 V

线圈功率(DC) - - 128 mW

长度 15 mm - 13 mm

宽度 9.9 mm - 7.6 mm

高度 9.9 mm - 6.9 mm

封装 DIP - DIP

触点材质 Silver - -

工作温度 -40℃ ~ 70℃ -40℃ ~ 70℃ -40℃ ~ 85℃

产品生命周期 Active Active Active

包装方式 Bulk Bulk Tube

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 No SVHC - No SVHC

REACH SVHC版本 2015/06/15 - -

ELV标准 - - Compliant

ECCN代码 EAR99 - EAR99

HTS代码 8536490050 - 8536410050
