V23026A1004B201

V23026A1004B201

数据手册.pdf
TE Connectivity 泰科 继电器、I/O模块

TE CONNECTIVITY / AXICOM  V23026A1004B201  继电器, PCB安装, SPDT, 1A, 24V, 128mW

P1 型超微型继电器

一系列可清洗的极化单稳态超微型继电器,带 1 个线圈


得捷:
RELAY GEN PURPOSE SPDT 1A 24VDC


欧时:
V23026A1004B201 - TE Connectivity 非闭锁继电器 单刀双掷 PCB 安装, 24V dc P1


贸泽:
低信号继电器 - PCB 24VDC Non-latching Single coil P1


e络盟:
继电器, PCB安装, SPDT, 1A, 24V, 128mW


艾睿:
Signal Relay 24VDC 1A SPDT 13mm 7.6mm 6.9mm THT


Allied Electronics:
SPDT PCB Mount Non-Latching Relay Through Hole; 24V dc


安富利:
Electromechanical Relay SPDT 1A 24VDC 4.5KOhm Through Hole


Chip1Stop:
Electromechanical Relay 24VDC 4.5KOhm 1A SPDT 13x7.6x6.9mm THT Signal Relay


Verical:
Signal Relay 24VDC 1A SPDT 13mm 7.6mm 6.9mm Through Hole


MASTER:
Signal Relay 24VDC 1A SPDT13x7.6x6.9mm THT


Online Components:
Signal Relay 24VDC 1A SPDT13x7.6x6.9mm THT


Electro Sonic:
Signal Relay 24VDC 1A SPDT13x7.6x6.9mm THT


Win Source:
RELAY GEN PURPOSE SPDT 1A 24VDC / General Purpose Relay SPDT 1 Form C Through Hole


V23026A1004B201中文资料参数规格
技术参数

额定电流 1 A

输入电压DC 24.0 V

触点类型 SPDT

功耗 130 mW

上升时间 1.00 ms

触点额定电流 1 A

线圈电压 24 VDC

线圈电流 5.33 mA

线圈功率DC 128 mW

线圈电阻 4.5 kΩ

载流 1.00 A

额定电流Max 1 A

线圈电压DC 24 V

线圈功率 128 mW

额定功率Max 30W, 60VA

开关电流Max 1 A

工作温度Max 85 ℃

工作温度Min -40 ℃

额定电压 24 VDC

封装参数

安装方式 Through Hole

引脚数 6

封装 DIP

外形尺寸

长度 13 mm

宽度 7.6 mm

高度 6.9 mm

封装 DIP

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

REACH SVHC标准 No SVHC

海关信息

ECCN代码 EAR99

HTS代码 8536410050

V23026A1004B201引脚图与封装图

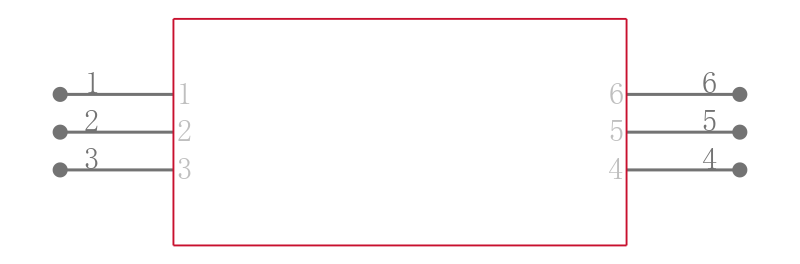

V23026A1004B201引脚图

V23026A1004B201引脚图

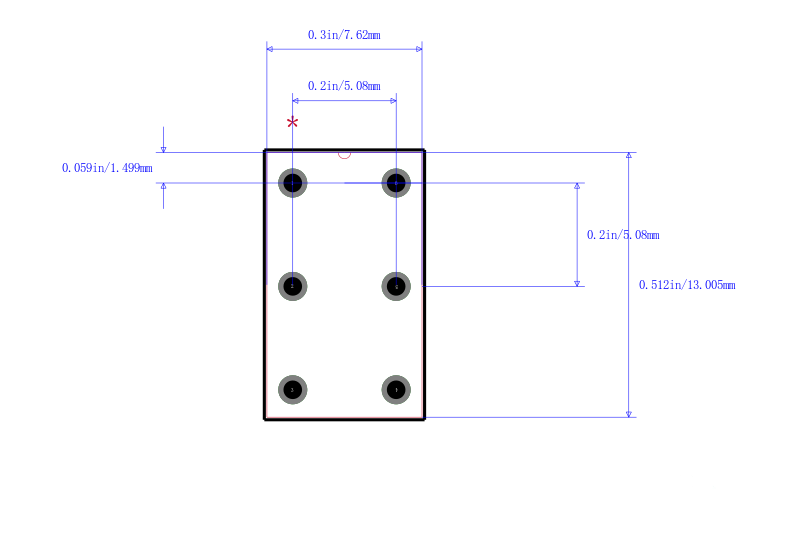

V23026A1004B201封装图

V23026A1004B201封装图

V23026A1004B201封装焊盘图

V23026A1004B201封装焊盘图

在线购买V23026A1004B201
型号 制造商 描述 购买
V23026A1004B201 TE Connectivity 泰科 TE CONNECTIVITY / AXICOM  V23026A1004B201  继电器, PCB安装, SPDT, 1A, 24V, 128mW 搜索库存
替代型号V23026A1004B201
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: V23026A1004B201

品牌: TE Connectivity 泰科

封装: 24V 4.5kΩ 1A

当前型号

TE CONNECTIVITY / AXICOM  V23026A1004B201  继电器, PCB安装, SPDT, 1A, 24V, 128mW

当前型号

型号: V23026-A1004-B201

品牌: 泰科

封装: 24V 4.5kΩ 1A

类似代替

TE CONNECTIVITY  V23026-A1004-B201  信号继电器, P1/V23026系列, SPDT, 24 VDC, 1 A, 通孔安装, 非闭锁

V23026A1004B201和V23026-A1004-B201的区别

型号: DS1E-S-DC24V

品牌: 松下

封装: 24V 2.88kΩ 8.3mA

功能相似

PANASONIC ELECTRIC WORKS  DS1E-S-DC24V  信号继电器, DS系列, SPDT, 24 VDC, 2 A, 通孔安装, 非闭锁

V23026A1004B201和DS1E-S-DC24V的区别

型号: G6E-134P-ST-US-DC24

品牌: 欧姆龙

封装: 24V 2.88kΩ 8.3mA

功能相似

OMRON ELECTRONIC COMPONENTS  G6E-134P-ST-US-DC24  继电器, PCB安装, SPDT, 3A, 24V

V23026A1004B201和G6E-134P-ST-US-DC24的区别
