8400002EA、JM38510/37103BEA、SN74ALS112AN对比区别

高亮显示差异参数

型号 8400002EA JM38510/37103BEA SN74ALS112AN

描述 触发器 Dual J-K Negative-Edge-Triggered Flip-Flops With Clear And Preset 16-CDIP -55 to 125具有清零和预置端的双路负边沿触发式 J-K 触发器 16-CDIP -55 to 125TEXAS INSTRUMENTS  SN74ALS112AN  触发器, JK, 15 ns, 30 MHz, 8 mA, DIP, 16 引脚

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)

分类 触发器主动器件触发器

安装方式 Through Hole Through Hole Through Hole

引脚数 16 16 16

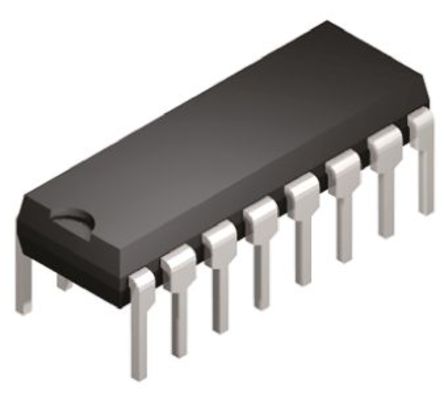

封装 CDIP-16 CDIP DIP-16

频率 - 25 MHz 30 MHz

电源电压(DC) 4.50V ~ 5.50V 4.50V ~ 5.50V 4.50V ~ 5.50V

输出接口数 - 1 1

输出电流 - - 8 mA

电路数 2 - 2

针脚数 - - 16

时钟频率 - - 30 MHz

位数 2 2 2

传送延迟时间 - - 19.0 ns

极性 - - Non-Inverting, Inverting

电压波节 5.00 V 5.00 V 5.00 V

输出电流驱动 - - -50.0 µA

输入数 - 2 2

工作温度(Max) 125 ℃ 125 ℃ 70 ℃

工作温度(Min) -55 ℃ -55 ℃ 0 ℃

电源电压 - - 4.5V ~ 5.5V

电源电压(Max) - - 5.5 V

电源电压(Min) - - 4.5 V

长度 19.56 mm - 19.3 mm

宽度 6.92 mm - 6.35 mm

高度 3.56 mm - 4.57 mm

封装 CDIP-16 CDIP DIP-16

重量 - - 0.015227096868 kg

工作温度 -55℃ ~ 125℃ - 0℃ ~ 70℃ (TA)

产品生命周期 Active Active Active

包装方式 Tube Tube Tube

RoHS标准 Non-Compliant Non-Compliant RoHS Compliant

含铅标准 Contains Lead Contains Lead Lead Free

REACH SVHC版本 - - 2018/06/27

ECCN代码 EAR99 EAR99 -
