DF9-51P-1V(69)、M40-6005146、DF9-51P-1V(59)对比区别
型号 DF9-51P-1V(69) M40-6005146 DF9-51P-1V(59)

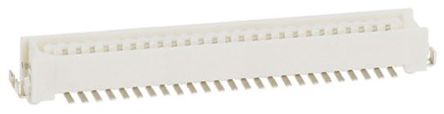

描述 Hirose 1 mm 节距表面安装板对板管座连接器 - DF9 系列DF9 系列直向表面安装安装、板对板双排管座连接器，触点节距 1mm。 这些 1mm 表面安装双排管座连接器具有 UL94V-0 聚酰胺主体，带有梯形接合区以及锁定机制，以防止误插入。 这些 DF9 表面安装板对板管座连接器的触点，提供镀锡或镀金。电流额定值 0.5A 电压额定值 150V 交流 工作温度范围 -45 至 +125°C 米色管座，聚酰胺 UL94V-0 ### 注这些 DF9 表面安装管座连接器具有板导轴和金属紧固件，用于焊接固定，但以下部件号除外： 部件号为 **DF9A-xxx-xx** 的 DF9 表面安装管座连接器仅具有板导轴。 部件号为 **DF9B-xxx-xx** 的 DF9 表面安装管座连接器具有金属紧固件，仅用于焊接固定。 部件号为 **DF9C-xxx-xx** 的 DF9 表面安装管座连接器不具有任何金属紧固件或板导轴。 后缀带 **(20)、(22) 或 (32)** 的部件号具有镀锡触点 后缀带 **(69)** 的部件号具有镀金触点### 1.0mm 表面安装板对板连接器 - Hirose DF9表面安装板对板连接器系列，1mm 触点节距，符合 VESA FPDI-1 标准的接口连接器，防错误插入，方便查看机制，平滑插入和拔出HARWIN M40-6005146 堆叠板连接器, 51 触点, 插头, 1 mm, 表面安装 , 2 排CONN HEADER 51POS 1MM SMD GOLD
数据手册 ---
制造商 Hirose Electric (广濑) Harwin Hirose Electric (广濑)
分类 板对板连接器板对板连接器板对板连接器
安装方式 Surface Mount Surface Mount Surface Mount
封装 插头 - -
引脚间距 1.00 mm 1.00 mm 1.00 mm
触点数 51 51 51
极性 Male Male -
触点电镀 Gold Tin Gold
额定电流 500 mA 500 mA -
绝缘电阻 500 MΩ 500 MΩ -
排数 2 2 2
易燃性等级 UL 94 V-0 - UL 94 V-0
针脚数 51 51 51
拔插次数 100 - -
额定电流(Max) 0.5 A 0.5 A -
工作温度(Max) 125 ℃ - -
工作温度(Min) -45 ℃ - -
额定电压(Max) 150 VAC 100 VAC -
额定电压 150 VAC 100 VAC -
接触电阻(Max) 50 mΩ 50 mΩ -
额定电压(AC) - 100 V -
接触电阻 - 50.0 mΩ -
长度 31.1 mm 31.1 mm 29.3 mm
宽度 4.2 mm 4.2 mm 4.20 mm
高度 3.3 mm 3.3 mm 3.30 mm
封装 插头 - -
引脚间距 1.00 mm 1.00 mm 1.00 mm
外壳颜色 Beige Natural Beige
颜色 Beige Natural -
触点材质 Phosphor Bronze Phosphor Bronze Phosphor Copper
材质 Polyamide (PA) - -
工作温度 -45℃ ~ 125℃ -20℃ ~ 125℃ -
外壳材质 Nylon - Nylon
绝缘材质 - Nylon -
产品生命周期 Active Active Obsolete
包装方式 Tape & Reel (TR) Tube Tape, Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant
含铅标准 Lead Free Lead Free Contains Lead
REACH SVHC标准 No SVHC No SVHC -
REACH SVHC版本 2014/06/16 2015/12/17 -
