LP38691SDX-3.3、LP38691SD-3.3、LP38691SDX-3.3/NOPB对比区别

高亮显示差异参数

型号 LP38691SDX-3.3 LP38691SD-3.3 LP38691SDX-3.3/NOPB

描述 LP38693 500毫安低压降CMOS线性稳压器稳定器用陶瓷输出电容器 LP38693 500mA Low Dropout CMOS Linear Regulators Stable with Ceramic Output CapacitorsLP38693 500毫安低压降CMOS线性稳压器稳定器用陶瓷输出电容器 LP38693 500mA Low Dropout CMOS Linear Regulators Stable with Ceramic Output Capacitors500mA、10V、低压降稳压器 6-WSON -40 to 125

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)

分类 稳压芯片稳压芯片稳压芯片

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 6 6 6

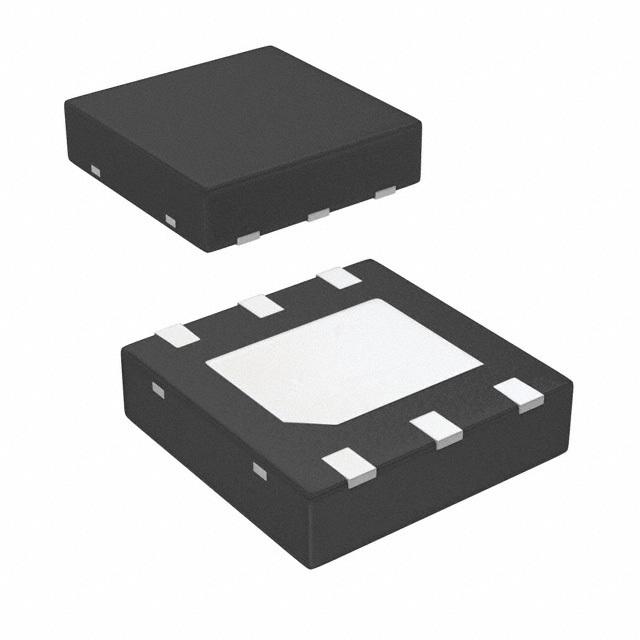

封装 WDFN-6 WDFN-6 WSON-6

输出接口数 1 1 1

输出电压 3.3 V 3.3 V 3.3 V

输出电流 500 mA 500 mA 500 mA

供电电流 - - 55µA ~ 100µA

静态电流 55.0 µA 55.0 µA 55.0 µA

输出电容类型 Ceramic Ceramic Ceramic

跌落电压 0.33V @500mA,0.065V @100mA 0.33V @500mA,0.065V @100mA 0.33V @500mA

调节输出数 1 1 1

输入电压(Max) 10 V 10 V 10 V

输入电压(Min) 2.7 V 2.7 V 2.7 V

输出电压(Min) - - 3.3 V

输出电流(Max) 0.5 A 0.5 A 0.5 A

工作温度(Max) 125 ℃ 125 ℃ 125 ℃

工作温度(Min) -40 ℃ -40 ℃ -40 ℃

精度 ±2 % ±2 % ±2 %

输入电压 ≤10 V ≤10 V 10 V

高度 - - 0.8 mm

封装 WDFN-6 WDFN-6 WSON-6

工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -40℃ ~ 125℃

产品生命周期 Active Active Active

包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 Non-Compliant Non-Compliant RoHS Compliant

含铅标准 Contains Lead Contains Lead Lead Free
