STPS30H60CT、STPS30L60CT、MBR30H60CTG对比区别

高亮显示差异参数

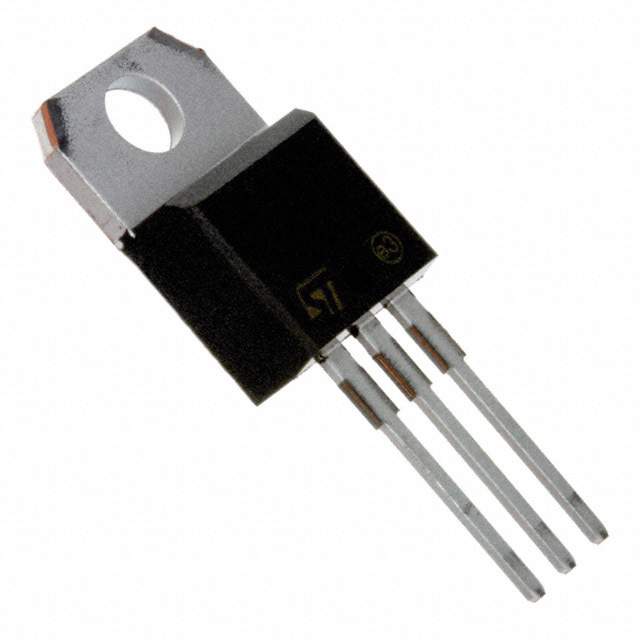

型号 STPS30H60CT STPS30L60CT MBR30H60CTG

描述 功率肖特基整流器 Power Schottky rectifierSTMICROELECTRONICS  STPS30L60CT  肖特基整流器, 双共阴极, 60 V, 15 A, TO-220AB, 3 引脚, 600 mV开关模式电源整流器60 V ， 30 A SWITCHMODE Power Rectifier 60 V, 30 A

数据手册 ---

制造商 ST Microelectronics (意法半导体) ST Microelectronics (意法半导体) ON Semiconductor (安森美)

分类 二极管阵列肖特基二极管二极管阵列

安装方式 Through Hole Through Hole Through Hole

引脚数 3 3 3

封装 TO-220-3 TO-220-3 TO-220-3

额定电压(DC) 60.0 V 60.0 V -

额定电流 30.0 A 30.0 A -

正向电压 660mV @15A 0.75 V 620mV @15A

热阻 0.8 ℃/W - -

正向电流 30 A 15 A -

最大正向浪涌电流（Ifsm） 230 A 230 A -

正向电压(Max) 660mV @15A 600 mV 620mV @15A

正向电流(Max) 30000 mA 30 A 15 A

工作温度(Max) 175 ℃ 150 ℃ 175 ℃

工作温度(Min) -65 ℃ -65 ℃ -55 ℃

工作结温 175℃ (Max) 150℃ (Max) -

针脚数 - 3 -

工作结温(Max) - 150 ℃ -

长度 10.4 mm 10.4 mm 10.28 mm

宽度 4.6 mm 4.6 mm 4.82 mm

高度 9.15 mm 9.15 mm 9.28 mm

封装 TO-220-3 TO-220-3 TO-220-3

工作温度 -65℃ ~ 175℃ -65℃ ~ 150℃ -

产品生命周期 Active Active Unknown

包装方式 Tube Tube Tube

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 - No SVHC -

REACH SVHC版本 - 2014/06/16 -

ECCN代码 EAR99 EAR99 EAR99

香港进出口证 - NLR -
