LM5101CSD、LM5101CSD/NOPB、LM5101CSDX/NOPB对比区别

高亮显示差异参数

型号 LM5101CSD LM5101CSD/NOPB LM5101CSDX/NOPB

描述 3A ， 2A和1A高电压高侧和低侧栅极驱动器 3A, 2A and 1A High Voltage High-Side and Low-Side Gate DriversMOSFET 和 IGBT 半桥栅极驱动器，Texas Instruments### MOSFET & IGBT 驱动器，Texas InstrumentsMOSFET DRVR 1A 2Out Hi/Lo Side Half Brdg Non-Inv 10Pin WSON EP T/R

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)

分类 FET驱动器FET驱动器FET驱动器

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 10 10 10

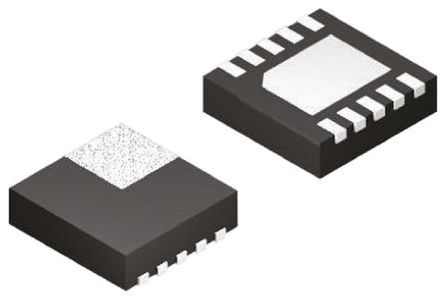

封装 WDFN-10 WDFN-10 WDFN-10

电源电压(DC) - 14.0V (max) -

上升/下降时间 990ns, 715ns 990ns, 715ns 990ns, 715ns

输出接口数 2 2 2

输出电流 - 1 A -

静态电流 200 µA 200 µA 200 µA

上升时间 - 990 ns -

下降时间 - 715 ns -

下降时间(Max) 715 ns 715 ns 715 ns

上升时间(Max) 990 ns 990 ns 990 ns

工作温度(Max) 125 ℃ 125 ℃ 125 ℃

工作温度(Min) -40 ℃ -40 ℃ -40 ℃

电源电压 9V ~ 14V 9V ~ 14V 9V ~ 14V

长度 - 4 mm -

宽度 - 4 mm -

高度 - 0.8 mm -

封装 WDFN-10 WDFN-10 WDFN-10

工作温度 -40℃ ~ 125℃ (TJ) -40℃ ~ 125℃ -40℃ ~ 125℃ (TJ)

产品生命周期 Active Active Active

包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 Non-Compliant RoHS Compliant RoHS Compliant

含铅标准 Contains Lead Lead Free Lead Free

ECCN代码 - EAR99 -
