AD976CRZ、ADS8505IDW、AD976CNZ对比区别

高亮显示差异参数

型号 AD976CRZ ADS8505IDW AD976CNZ

描述 ANALOG DEVICES  AD976CRZ  模数转换器, 16 bit, 100 kSPS, 单, 4.75 V, 5.25 V, SOICTEXAS INSTRUMENTS  ADS8505IDW  模数转换器, 16 bit, 250 kSPS, 单, 4.75 V, 5.25 V, SOICANALOG DEVICES  AD976CNZ  模数转换器, 16 bit, 100 kSPS, 单, 4.75 V, 5.25 V, DIP

数据手册 ---

制造商 ADI (亚德诺) TI (德州仪器) ADI (亚德诺)

分类 AD转换器AD转换器AD转换器

安装方式 Surface Mount Surface Mount Through Hole

引脚数 28 28 28

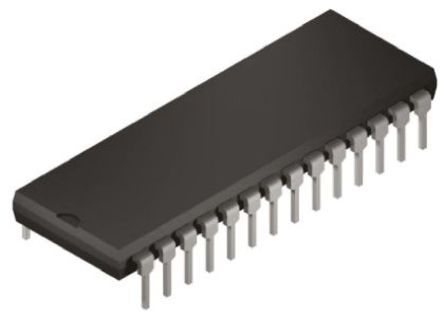

封装 SOIC-28 SOIC-28 DIP-28

数字逻辑电平 SAR SAR SAR

电路数 1 1 1

通道数 1 1 1

针脚数 28 28 28

位数 16 16 16

耗散功率 100 mW 70 mW 100 W

采样率 100 ksps 250 ksps 100 ksps

分辨率(Bits) 16.0 - 16.0

输入电容 22.0 pF - 22.0 pF

输入阻抗 23.0 kΩ - 23.0 kΩ

模数转换数(ADC) 1 1 1

输入数 1 1 1

工作温度(Max) 85 ℃ 85 ℃ 85 ℃

工作温度(Min) -40 ℃ -40 ℃ -40 ℃

耗散功率(Max) 100 mW 100 mW 100 mW

输入通道数 1 1 1

电源电压(Max) 5.25 V 5.25 V 5.25 V

电源电压(Min) 4.75 V 4.75 V 4.75 V

电源电压(DC) - 4.75V (min) -

供电电流 - 12.0 mA -

功耗 - 155 mW -

长度 18.1 mm 18 mm 36.2 mm

宽度 7.6 mm 7.52 mm 7.11 mm

高度 2.35 mm 2.35 mm 4.95 mm

封装 SOIC-28 SOIC-28 DIP-28

工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ -40℃ ~ 85℃

产品生命周期 Active Active End of Life

包装方式 Tube Tube Tube

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 No SVHC No SVHC No SVHC

军工级 No - No

REACH SVHC版本 2015/12/17 2015/06/15 2015/12/17
