UPS1H101MPD、UPV1E101MGD1TD、515D107M050BB6AE3对比区别

高亮显示差异参数

型号 UPS1H101MPD UPV1E101MGD1TD 515D107M050BB6AE3

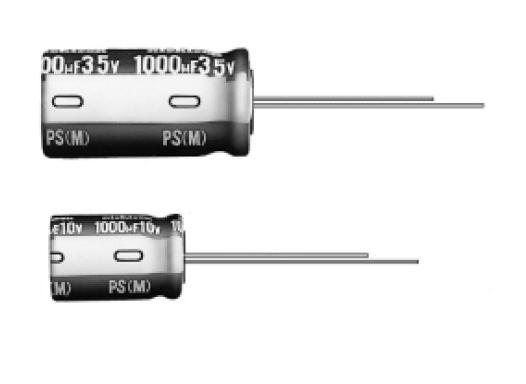

描述 Nichicon PS 系列Nichicon PS 系列铝电解电容器是高可靠性聚合物电容器，额定寿命长达 3000 小时。 PS 系列电容器提供高温度范围、高电压、低阻抗和高波纹电流。 高可靠性 高波纹电流 长寿命，长达 3000 小时 无铅回流焊接 低等效串联电阻 电容容差 (%) | 20 ---|--- 工作温度 (°C) | -40 → +105 105°C 时的预期寿命 | 3000 小时 ### 径向 105°CCap Aluminum Lytic 100uF 25V 20% (8 X 11.5mm) Radial 3.5mm 370mA 5000H 105铝电解电容； 100uF

数据手册 ---

制造商 Nichicon (尼吉康) Nichicon (尼吉康) VISHAY (威世)

分类 铝电解电容电容铝电解电容

安装方式 Through Hole Through Hole -

引脚数 2 2 2

封装 Radial, CAN Radial, CAN Radial, CAN

引脚间距 3.5 mm 3.5 mm 3.5 mm

电容 100 µF 100 µF 100 µF

容差 ±20 % ±20 % ±20 %

纹波电流 340 mA 370 mA 250 mA

工作温度(Max) 105 ℃ 105 ℃ 85 ℃

工作温度(Min) -55 ℃ -55 ℃ -40 ℃

额定电压 50 VDC 25 V 50 V

额定电压(DC) 50 V - 50 V

产品系列 UPS - 515D

工作电压 50 VDC - -

等效串联电阻(ESR) 0.36 Ω - -

纹波电流(高频) 170mA @120Hz - -

纹波电流(低频) 340mA @100kHz - -

高度 11.5 mm 11.5 mm 11.5 mm

直径 8.00 mm 8 mm 8 mm

封装 Radial, CAN Radial, CAN Radial, CAN

引脚间距 3.5 mm 3.5 mm 3.5 mm

长度 11.5 mm - -

工作温度 -55℃ ~ 105℃ -55℃ ~ 105℃ -40℃ ~ 85℃

介质材料 Aluminum Electrolytic - -

产品生命周期 Active Active Active

寿命（小时） 2000 h 5000h @105℃ 2000h @85℃

包装方式 Bulk - Bulk

最小包装 3000 - -

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free
