额定电压DC 50 V
工作电压 50 VDC
电容 100 µF
等效串联电阻ESR 0.36 Ω
容差 ±20 %
产品系列 UPS
纹波电流 340 mA
纹波电流高频 170mA @120Hz
纹波电流低频 340mA @100kHz
工作温度Max 105 ℃
工作温度Min -55 ℃
额定电压 50 VDC
安装方式 Through Hole
引脚数 2
封装 Radial, CAN
引脚间距 3.5 mm
长度 11.5 mm
高度 11.5 mm
直径 8.00 mm
封装 Radial, CAN
引脚间距 3.5 mm
介质材料 Aluminum Electrolytic
工作温度 -55℃ ~ 105℃
产品生命周期 Active
包装方式 Bulk
最小包装 3000
寿命（小时） 2000 h
制造应用 通用
RoHS标准 RoHS Compliant
含铅标准 Lead Free

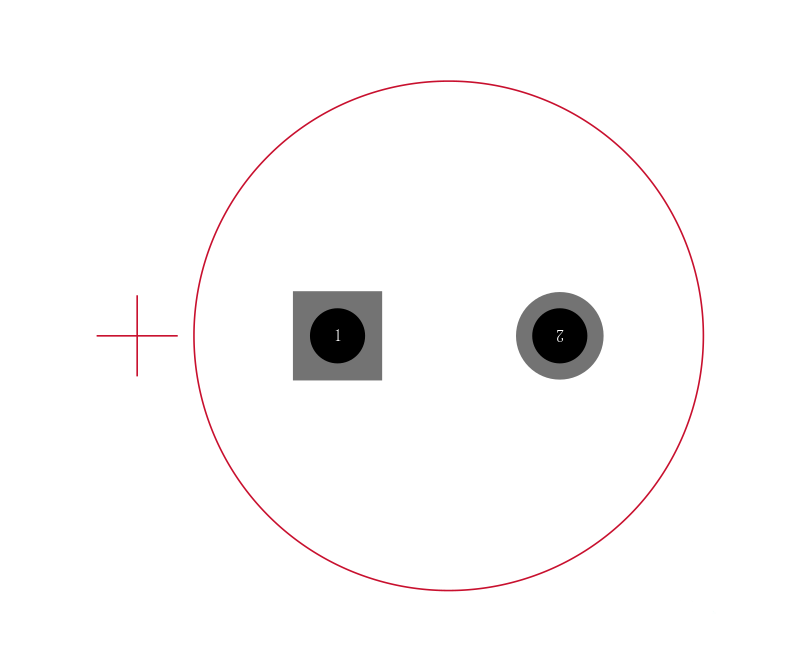

UPS1H101MPD引脚图

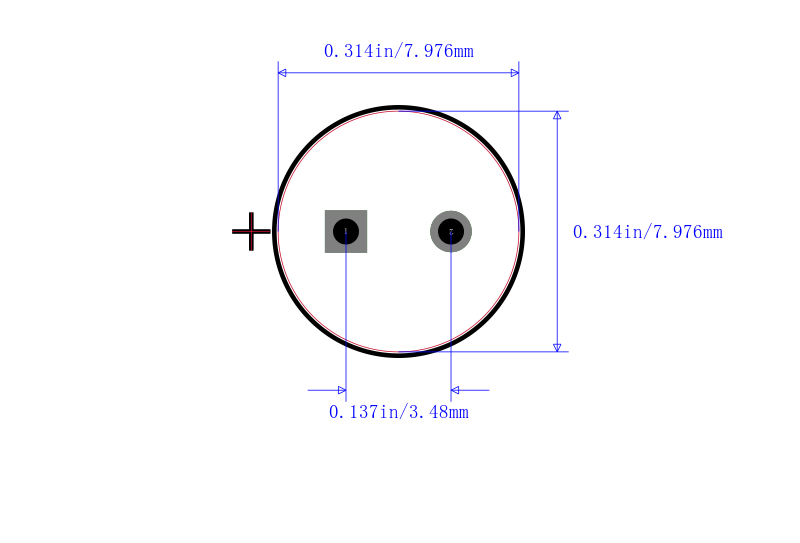

UPS1H101MPD封装图
UPS1H101MPD封装焊盘图
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| UPS1H101MPD | Nichicon 尼吉康 | Nichicon PS 系列 Nichicon PS 系列铝电解电容器是高可靠性聚合物电容器，额定寿命长达 3000 小时。 PS 系列电容器提供高温度范围、高电压、低阻抗和高波纹电流。 高可靠性 高波纹电流 长寿命，长达 3000 小时 无铅回流焊接 低等效串联电阻 电容容差 % | 20 ---|--- 工作温度 °C | -40 → +105 105°C 时的预期寿命 | 3000 小时 ### 径向 105°C | 搜索库存 |
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： UPS1H101MPD 品牌： Nichicon 尼吉康 封装： Radial 100F 50V 20per | 当前型号 | Nichicon PS 系列Nichicon PS 系列铝电解电容器是高可靠性聚合物电容器，额定寿命长达 3000 小时。 PS 系列电容器提供高温度范围、高电压、低阻抗和高波纹电流。 高可靠性 高波纹电流 长寿命，长达 3000 小时 无铅回流焊接 低等效串联电阻 电容容差 % | 20 ---|--- 工作温度 °C | -40 → +105 105°C 时的预期寿命 | 3000 小时 ### 径向 105°C | 当前型号 |
| 型号： UPV1E101MGD1TD 品牌： 尼吉康 封装： Radial | 类似代替 | Cap Aluminum Lytic 100uF 25V 20% 8 X 11.5mm Radial 3.5mm 370mA 5000H 105 | UPS1H101MPD和UPV1E101MGD1TD的区别 |
| 型号： EKZM500ELL101MHB5D 品牌： 贵弥功 封装： Radial | 功能相似 | Cap Aluminum Lytic 100uF 50V 20% 8 X 11.5mm Radial 3.5mm 724mA 8000H 105℃ Bulk | UPS1H101MPD和EKZM500ELL101MHB5D的区别 |
| 型号： 515D107M050BB6AE3 品牌： 威世 封装： 100uF 50V ±20% | 功能相似 | 铝电解电容； 100uF | UPS1H101MPD和515D107M050BB6AE3的区别 |
