SMAJ12A、SMAJ12A-13-F、SMAJ12A-M3/5A对比区别

高亮显示差异参数

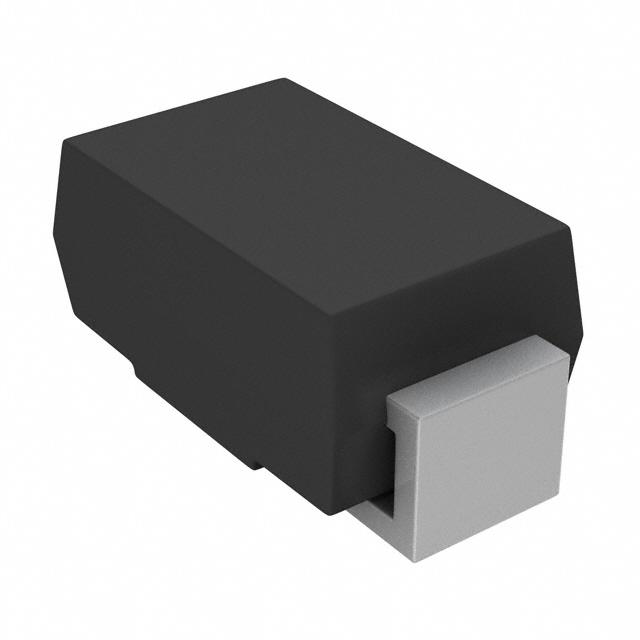

型号 SMAJ12A SMAJ12A-13-F SMAJ12A-M3/5A

描述 TVS二极管 SMAJ12A 12V SMA(DO-214AC) 单向ESD 抑制器/TVS 二极管Diode TVS Single Uni-Dir 12V 400W 2Pin SMA T/R

数据手册 ---

制造商 Brightking (君耀电子) Diodes (美台) Vishay Semiconductor (威世)

分类 TVS二极管二极管

封装 DO-214AC-2 SMA DO-214AC

安装方式 - Surface Mount Surface Mount

引脚数 - 2 -

工作电压 12 V - -

击穿电压 14.7 V 13.3 V -

耗散功率 400 W 400 W -

钳位电压 19.9 V 19.9 V -

额定电压(DC) - 12.0 V -

电容 - 800 pF -

额定功率 - 400 W -

针脚数 - 2 -

正向电压 - 3.5 V -

最大反向电压（Vrrm） - 12V -

测试电流 - 1 mA -

最大反向击穿电压 - 14.7 V -

最大正向浪涌电流（Ifsm） - 40 A -

脉冲峰值功率 - 400 W 400 W

最小反向击穿电压 - 13.3 V 13.3 V

击穿电压 - 13.3 V -

正向电压(Max) - 3.5 V -

工作温度(Max) - 150 ℃ -

工作温度(Min) - -55 ℃ -

工作结温 - -55℃ ~ 150℃ -

封装 DO-214AC-2 SMA DO-214AC

长度 - 4.6 mm -

宽度 - 2.92 mm -

高度 - 2.2 mm -

工作温度 -65℃ ~ 150℃ -55℃ ~ 150℃ (TJ) -55℃ ~ 150℃ (TJ)

产品生命周期 Active Active Active

包装方式 - Tape & Reel (TR) -

RoHS标准 RoHS Compliant RoHS Compliant

含铅标准 - Lead Free 无铅

ECCN代码 - EAR99 -
