SMAJ12A-13-F

SMAJ12A-13-F

数据手册.pdf
Diodes(美台) 分立器件

ESD 抑制器/TVS 二极管

ESD 抑制器/TVS


得捷:
TVS DIODE 12VWM 19.9VC SMA


立创商城:
单向 Vrwm:12V


贸泽:
TVS Diodes - Transient Voltage Suppressors 400W 12V


e络盟:
TVS二极管, SMAJ Series, 单向, 12 V, 19.9 V, DO-214AC, 2 引脚


艾睿:
Diode TVS Single Uni-Dir 12V 400W 2-Pin SMA T/R


Allied Electronics:
Diode TVS UniDir 12V 400W 2Pin SMA


安富利:
Diode TVS Single Uni-Dir 12V 400W 2-Pin SMA T/R


Chip1Stop:
Diode TVS Single Uni-Dir 12V 400W 2-Pin SMA T/R


Verical:
Diode TVS Single Uni-Dir 12V 400W 2-Pin SMA T/R


儒卓力:
**TRANSIL UNI 0,4KW 14V SMA **


SMAJ12A-13-F中文资料参数规格
技术参数

额定电压DC 12.0 V

电容 800 pF

额定功率 400 W

击穿电压 13.3 V

针脚数 2

正向电压 3.5 V

耗散功率 400 W

钳位电压 19.9 V

最大反向电压（Vrrm） 12V

测试电流 1 mA

最大反向击穿电压 14.7 V

最大正向浪涌电流（Ifsm） 40 A

脉冲峰值功率 400 W

最小反向击穿电压 13.3 V

击穿电压 13.3 V

正向电压Max 3.5 V

工作温度Max 150 ℃

工作温度Min -55 ℃

工作结温 -55℃ ~ 150℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 SMA

外形尺寸

长度 4.6 mm

宽度 2.92 mm

高度 2.2 mm

封装 SMA

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

SMAJ12A-13-F引脚图与封装图
SMAJ12A-13-F引脚图

SMAJ12A-13-F引脚图

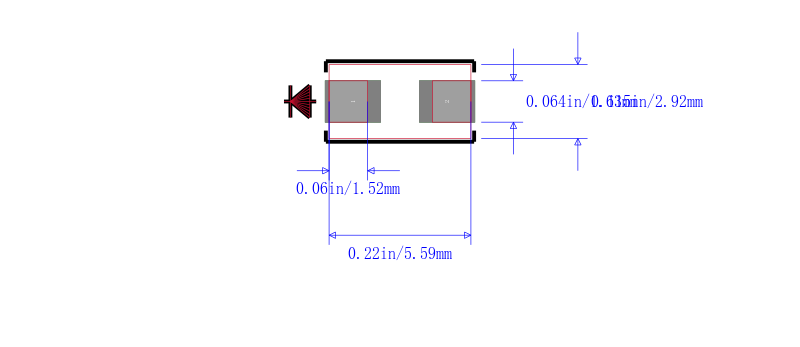

SMAJ12A-13-F封装图

SMAJ12A-13-F封装图

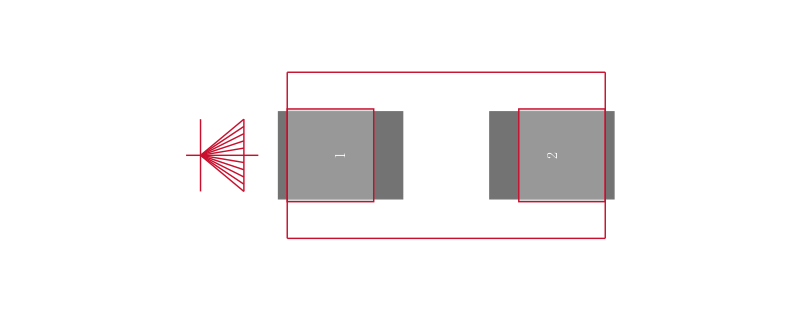

SMAJ12A-13-F封装焊盘图

SMAJ12A-13-F封装焊盘图

在线购买SMAJ12A-13-F
型号 制造商 描述 购买
SMAJ12A-13-F Diodes 美台 ESD 抑制器/TVS 二极管 搜索库存
替代型号SMAJ12A-13-F
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： SMAJ12A-13-F

品牌： Diodes 美台

封装： SMA 12V 400W

当前型号

ESD 抑制器/TVS 二极管

当前型号

型号： PSMA12A

品牌： 恩智浦

封装：

类似代替

瞬态电压抑制二极管 Transient voltage suppressor diodes

SMAJ12A-13-F和PSMA12A的区别

型号： SMAJ12

品牌： 力特

封装： DO-214AC 12V 400W

功能相似

Diode TVS Single Uni-Dir 12V 400W 2Pin SMAJ T/R

SMAJ12A-13-F和SMAJ12的区别

型号： SMAJ12A

品牌： 君耀电子

封装：

功能相似

TVS二极管 SMAJ12A 12V SMADO-214AC 单向

SMAJ12A-13-F和SMAJ12A的区别
