LM22679TJE-5.0/NOPB、LM22679TJ-5.0/NOPB对比区别

高亮显示差异参数

型号 LM22679TJE-5.0/NOPB LM22679TJ-5.0/NOPB

描述 SIMPLE SWITCHER® 降压调节器，LM2267x 和 LM22680 系列宽输入电压范围：4.5V 至 42 V 内部补偿电压模式控制，用于小型材料清单计数 使用低 ESR 陶瓷电容器实现稳定 500kHz 的切换频率，在 200kHz 和 1MHz 之间可调 精密启动引脚 集成升压二极管 集成软启动 完全 WEBENCH® 设计启用 ### 直流/直流开关调节器，Texas Instruments用于高达 75V 的宽电压输入设计，以及易用性和灵活性之间的平衡。具有可调节软启动和电流限制功能的 SIMPLE SWITCHER® 4.5V 至 42V、5A 降压稳压器 7-TO-263 -40 to 125

数据手册 --

制造商 TI (德州仪器) TI (德州仪器)

分类 稳压芯片DC/DC转换器

安装方式 Surface Mount Surface Mount

引脚数 7 7

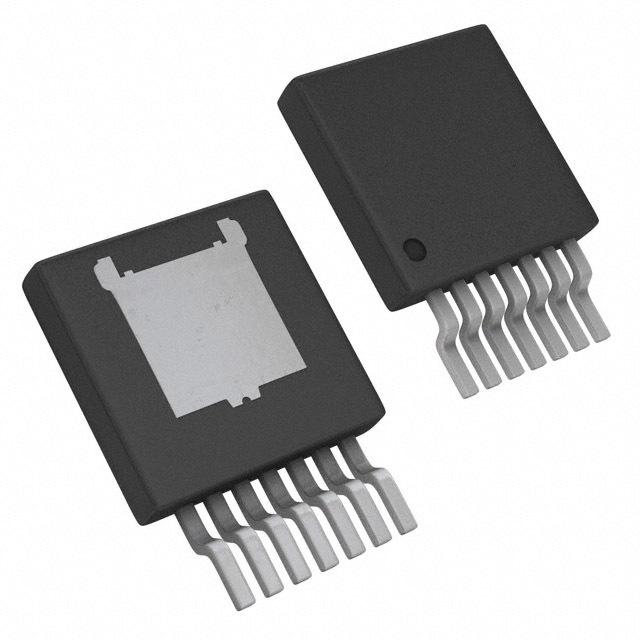

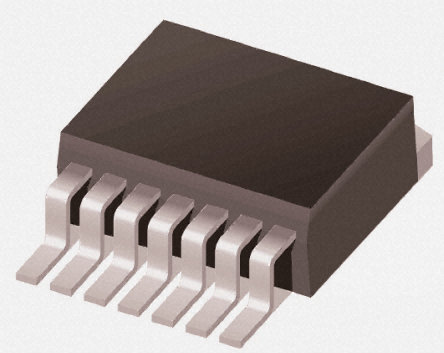

封装 TO-263-7 TO-263-7

输出接口数 1 1

输出电压 5 V 5 V

输出电流 5 A 5 A

静态电流 3.40 mA 3.40 mA

调节输出数 1 1

开关频率 500 kHz 500 kHz

拓扑结构 Buck Buck

输入电压(Max) 42 V 42 V

输入电压(Min) 4.5 V 4.5 V

输出电压(Min) 5 V 5 V

工作温度(Max) 125 ℃ 125 ℃

工作温度(Min) -40 ℃ 40 ℃

电源电压(Min) - 4.5 V

输入电压 4.5 V 4.5V ~ 42V

频率 500 kHz -

针脚数 7 -

输出电压(Max) 5 V -

输出电流(Max) 5 A -

电源电压 4.5 V -

封装 TO-263-7 TO-263-7

长度 10.16 mm -

宽度 9.85 mm -

高度 2 mm -

工作温度 -40℃ ~ 125℃ (TJ) -40℃ ~ 125℃ (TJ)

产品生命周期 Active Active

包装方式 Cut Tape (CT) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free

REACH SVHC标准 No SVHC -
