DF12A(3.0)-40DS-0.5V(80)、DF12A(3.0)-40DS-0.5V(81)对比区别

高亮显示差异参数

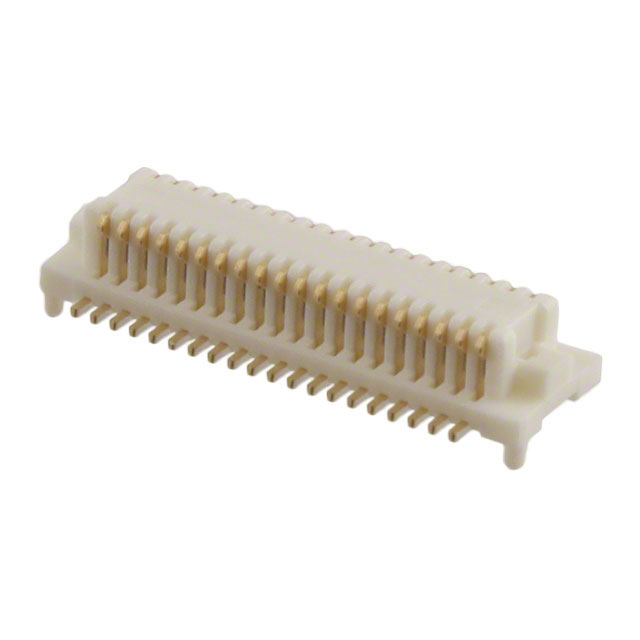

型号 DF12A(3.0)-40DS-0.5V(80) DF12A(3.0)-40DS-0.5V(81)

描述 CONN RECEPT 40POS 3MM SMT 0.5MM0.5mm Hirose SMT 表面安装板对板插座连接器，带凸轮 - DF12A 系列DF12 系列直向、SMT 安装、超微型板对板、双排插座连接器，具有 0.5mm 触点节距，提供 3mm 或 3.5 至 5mm 堆叠高度。 这些 0.5mm 印刷电路板安装双排板对板插座连接器具有 UL94V-0 聚酰胺主体和镀金触点。 部件号为 **DF12Axx - xxxx--xxxx** 的 DF12 SMT 插座连接器仅具有板导轴。### 注有关配接的 DF12B 管座，请参见库存号 779-3289（典型）。 有关配接的 DF12D 管座，请参见库存号 779-3396（典型）。 有关配接的 DF12E 管座，请参见库存号 779-3431（典型）### 0.5mm 板到板 - Hirose

数据手册 --

制造商 Hirose Electric (广濑) Hirose Electric (广濑)

分类 板对板连接器板对板连接器

安装方式 Surface Mount Surface Mount

封装 - SMD

引脚间距 500 µm 500 µm

触点数 40 40

极性 Female Female

触点电镀 Gold Gold

额定电流 - 300 mA

绝缘电阻 - 500MΩ @100VDC

排数 2 2

易燃性等级 - UL 94 V-0

针脚数 40 40

接触电阻 - <50mΩ @100mA

拔插次数 - 50

额定电流(Max) - 0.3 A

工作温度(Max) - 125 ℃

工作温度(Min) - -45 ℃

额定电压(Max) - 50 VAC

额定电压 - 50 VAC

接触电阻(Max) - 50 mΩ

长度 - 12.1 mm

宽度 - 3.6 mm

高度 - 2.2 mm

封装 - SMD

引脚间距 500 µm 500 µm

外壳颜色 - Beige

触点材质 - Phosphor Copper

工作温度 - -45℃ ~ 125℃

外壳材质 - Plastic

产品生命周期 Obsolete Active

包装方式 Bulk Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free
