LP3984IMFX-1.5/NOPB、LP3984IMF-1.5、LP3984IMF-1.5/NOPB对比区别

高亮显示差异参数

型号 LP3984IMFX-1.5/NOPB LP3984IMF-1.5 LP3984IMF-1.5/NOPB

描述 LDO Regulator Pos 1.5V 0.15A 5Pin SOT-23 T/RLDO Regulator Pos 1.5V 0.15A 5Pin SOT-23 T/RLDO（低压降）线性稳压器，150mA，1.0V 至 1.9V，Texas Instruments### LDO（低压降）线性稳压器，Texas Instruments低压降或 LDO 为线性电压稳压器。 我们有多种系列的线性稳压器。 LDO 稳压器可在输入 - 输出差分电压较小时运行。 LDO 电压稳压器可提供快速瞬态响应、宽输入电压范围、低静态电流、低噪声、高 PSRR。

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)

分类 稳压芯片稳压芯片稳压芯片

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 - 5 5

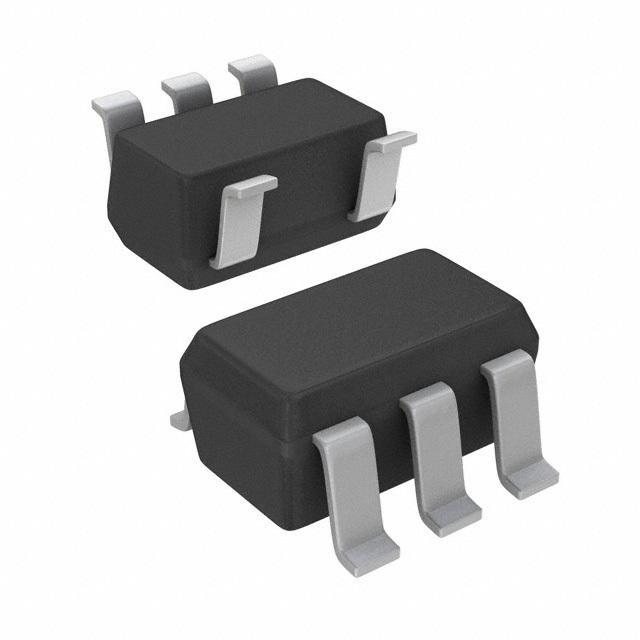

封装 SOT-23-5 SOT-23-5 SOT-23-5

输出接口数 - 1 1

输出电压 1.5 V 1.5 V 1.5 V

输出电流 150 mA 150 mA 150 mA

耗散功率 - - 250 mW

静态电流 - 80.0 µA 0.08 mA

输出电容类型 - Tantalum Tantalum

跌落电压 - 0.075V @150mA,0.025V @50mA,0.05V @100mA,0.0006V @1mA 75 mV

调节输出数 - 1 1

输入电压(Max) - 6 V 6 V

输入电压(Min) - 2.5 V 2.5 V

输出电流(Max) - 0.15 A 150 mA

工作温度(Max) - 125 ℃ 125 ℃

工作温度(Min) - -40 ℃ -40 ℃

耗散功率(Max) - 250 mW 250 mW

精度 - ±1.2 % ±1.2 %

输入电压 2.5V ~ 6V 2.5V ~ 6V 2.5V ~ 6V

输入电压(DC) - 6.00V (max) -

长度 - - 2.92 mm

宽度 - - 1.6 mm

高度 - - 1.02 mm

封装 SOT-23-5 SOT-23-5 SOT-23-5

工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -40℃ ~ 125℃

产品生命周期 Unknown Active Active

包装方式 Tape & Reel (TR) Tape & Reel (TR) Cut Tape (CT)

RoHS标准 RoHS Compliant Non-Compliant RoHS Compliant

含铅标准 Lead Free Contains Lead Lead Free

REACH SVHC标准 - - No SVHC

REACH SVHC版本 - - 2015/06/15
