SMAJ70CAE3/TR13、SMAJ75、SMAJ75A对比区别

高亮显示差异参数

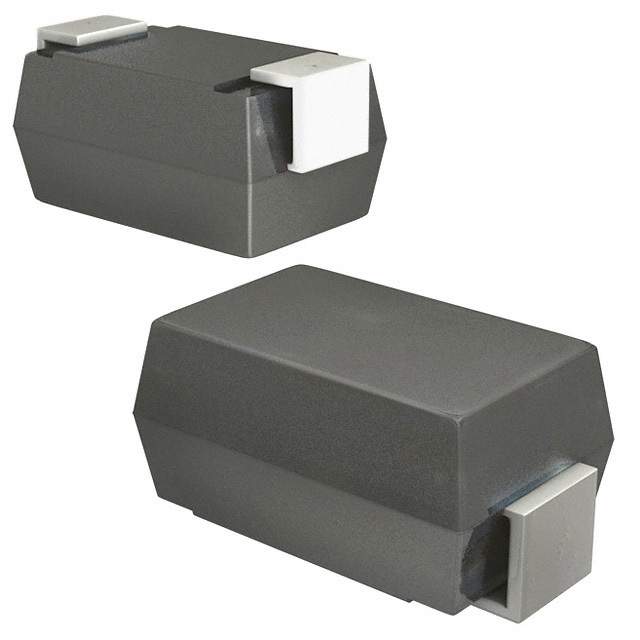

型号 SMAJ70CAE3/TR13 SMAJ75 SMAJ75A

描述 SMAJ 70V 500WESD 抑制器/TVS 二极管 400W 75V 10% Uni-DirectionalSMAJ瞬态电压抑制二极管系列 SMAJ Transient Voltage Suppressor Diode Series

数据手册 ---

制造商 Microsemi (美高森美) Littelfuse (力特) Bourns J.W. Miller (伯恩斯)

分类 TVS二极管TVS二极管TVS二极管

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 2 - 2

封装 DO-214AC DO-214AC-2 DO-214AC-2

工作电压 - 75 V 75 V

电路数 - - 1

钳位电压 113 V 121 V 121 V

测试电流 1 mA - 1 mA

脉冲峰值功率 500 W 400 W 400 W

最小反向击穿电压 77.8 V 78.93 V 83.3 V

击穿电压 - - 83.3 V

工作温度(Max) 150 ℃ 150 ℃ 150 ℃

工作温度(Min) -65 ℃ -65 ℃ -55 ℃

最大反向电压（Vrrm） 70V - -

额定电压(DC) - 75.0 V -

额定功率 - 400 W -

击穿电压 - 87.7 V -

耗散功率 - 400 W -

宽度 - 2.79 mm 2.92 mm

封装 DO-214AC DO-214AC-2 DO-214AC-2

长度 - 5.28 mm -

高度 - 2.29 mm -

工作温度 -65℃ ~ 150℃ (TJ) -55℃ ~ 150℃ (TJ) -55℃ ~ 150℃ (TJ)

产品生命周期 Active Active Active

包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant

含铅标准 Lead Free Lead Free Lead Free

香港进出口证 - - NLR
