SMAJ75

Littelfuse(力特) 分立器件

ESD 抑制器/TVS 二极管 400W 75V 10% Uni-Directional

127.05V 夹子 3.3A Ipp TVS - 表面贴装型 DO-214AC（SMA）

得捷:
TVS DIODE 75VWM 127.05VC DO214AC

贸泽:
ESD 抑制器/TVS 二极管 400W 75V 10% Uni-Directional

艾睿:
Diode TVS Single Uni-Dir 75V 400W 2-Pin SMAJ T/R

TME:
Diode: transil; 400W; 87.7V; 3.3A; unidirectional; ±10%; DO214AC

SMAJ75中文资料参数规格

技术参数

额定电压DC 75.0 V

工作电压 75 V

额定功率 400 W

击穿电压 87.7 V

耗散功率 400 W

钳位电压 121 V

脉冲峰值功率 400 W

最小反向击穿电压 78.93 V

工作温度Max 150 ℃

工作温度Min -65 ℃

封装参数

安装方式 Surface Mount

封装 DO-214AC-2

外形尺寸

长度 5.28 mm

宽度 2.79 mm

高度 2.29 mm

封装 DO-214AC-2

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

SMAJ75引脚图与封装图

SMAJ75引脚图

SMAJ75封装图

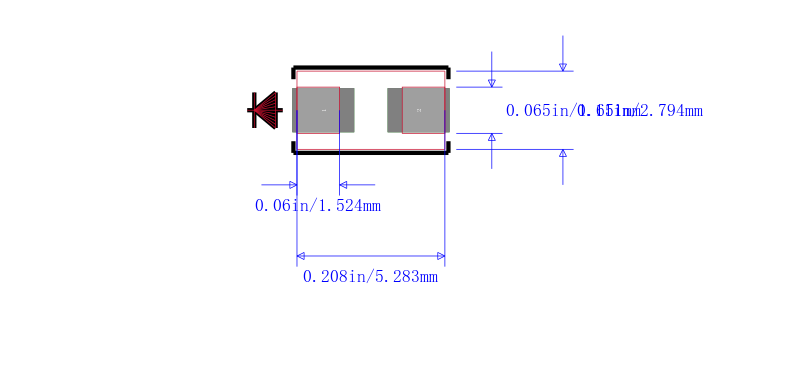

SMAJ75封装焊盘图

在线购买SMAJ75

型号	制造商	描述	购买
SMAJ75	Littelfuse 力特	ESD 抑制器/TVS 二极管 400W 75V 10% Uni-Directional	搜索库存

替代型号SMAJ75

型号/品牌/封装	代替类型	描述	替代型号对比
型号： SMAJ75 品牌： Littelfuse 力特封装： DO-214AC 75V 400W	当前型号	ESD 抑制器/TVS 二极管 400W 75V 10% Uni-Directional	当前型号
型号： SMAJ70CAE3/TR13 品牌：美高森美封装： SMAJ	功能相似	SMAJ 70V 500W	SMAJ75和SMAJ70CAE3/TR13的区别
型号： SMAJ7.0CA 品牌：意法半导体封装：	功能相似	400W, BIDIRECTIONAL, SILICON, TVS DIODE, DO-214AC	SMAJ75和SMAJ7.0CA的区别
型号： P4SMAJ70CF 品牌： World Products 封装：	功能相似	400W, BIDIRECTIONAL, SILICON, TVS DIODE, DO-214AC, LEAD FREE, PLASTIC PACKAGE-2	SMAJ75和P4SMAJ70CF的区别
