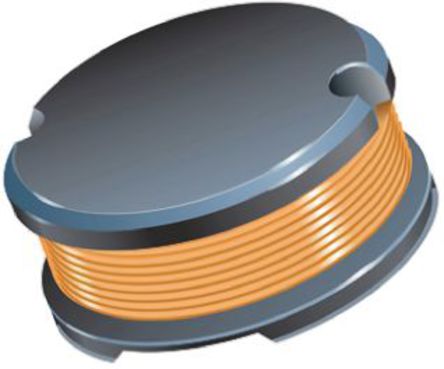

MCSD54-470LU、PM54-470L-RC、SDR0604-470KL对比区别

高亮显示差异参数

型号 MCSD54-470LU PM54-470L-RC SDR0604-470KL

描述 MULTICOMP  MCSD54-470LU  表面贴装功率电感器, MCSD54系列, 47 µH, ± 15%, 非屏蔽, 0.37 ohm, 720 mABOURNS JW MILLER  PM54-470L-RC  功率电感, 47uH, 15%容差, SMDBOURNS  SDR0604-470KL  电感, 整卷

数据手册 ---

制造商 Multicomp Bourns J.W. Miller (伯恩斯) Bourns J.W. Miller (伯恩斯)

分类 贴片电感电感贴片电感

引脚数 2 2 2

封装 5.8mm x 5.2mm x 4.5mm 5.8mm x 5.8mm x 4.8mm 5.8mm x 5.8mm x 4.8mm

安装方式 - Surface Mount Surface Mount

额定电流 720 mA 720 mA 720 mA

电感 47 µH 47 µH 47 µH

自谐频率 100 kHz 12 MHz 12 MHz

共振频率 100 kHz - 12 MHz

电感公差 ±15 % ±15 % ±10 %

电阻(DC） 370 mΩ 370 mΩ ≤370 mΩ

电阻(DC Max) 0.37 Ω 0.37 Ω 0.37 Ω

容差 - ±15 % ±10 %

Q值 - 22 22.0

电阻 - - 370 mΩ

测试频率 - 1 kHz 1 kHz

工作温度(Max) - 125 ℃ 125 ℃

工作温度(Min) - -40 ℃ -40 ℃

屏蔽 - No -

封装 5.8mm x 5.2mm x 4.5mm 5.8mm x 5.8mm x 4.8mm 5.8mm x 5.8mm x 4.8mm

高度 - 4.8 mm 4.8 mm

长度 - 5.80 mm -

宽度 - 5.20 mm -

直径 - 5.80 mm -

包装方式 Cut Tape (CT) Tape & Reel (TR) Tape & Reel (TR)

产品生命周期 - Not Recommended Active

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 - Lead Free Lead Free

REACH SVHC标准 - - No SVHC

REACH SVHC版本 - 2016/06/20 2016/06/20

工作温度 - -40℃ ~ 125℃ -40℃ ~ 125℃

ECCN代码 - EAR99 EAR99

HTS代码 - 8504508000 8504508000
