LT1086IM#PBF、LT1086CM#PBF、LM1086CS-ADJ/NOPB对比区别

P4CE10F17C6N中文资料P4CE10F17C6N中文资料P4CE10F17C6N中文资料

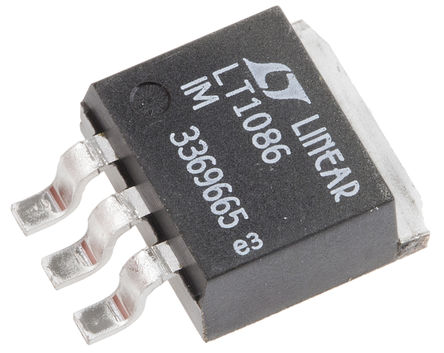

型号 LT1086IM#PBF LT1086CM#PBF LM1086CS-ADJ/NOPB

描述 LINEAR TECHNOLOGY  LT1086IM#PBF  电压稳压器, LDO, 可调, 2.6V至25V输入, 1.3V压差, 1.2V至15V/1.5A输出, TO-263-3LINEAR TECHNOLOGY  LT1086CM#PBF  电压稳压器, LDO, 可调, 2.6V至25V输入, 1.3V压差, 1.2V至15V/1.5A输出, TO-263-3TEXAS INSTRUMENTS  LM1086CS-ADJ/NOPB  电压稳压器, LDO, 可调, 2.6V至27V输入, 1.3V压差, 1.2V至15V/1.5A输出, TO-263-3

数据手册 ---

制造商 Linear Technology (凌力尔特) Linear Technology (凌力尔特) TI (德州仪器)

分类 稳压芯片稳压芯片稳压芯片

基础参数对比

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 3 3 3

封装 TO-263-4 TO-263-4 TO-263-4

输出接口数 1 1 1

输入电压(DC) 25.0V (max) 25.0V (max) 29.0V (max)

输出电压 1.25V ~ 23.5V 1.25V ~ 23.5V 1.2V ~ 15V

输出电流 1.5 A 1.5 A 1.5 A

针脚数 3 3 3

静态电流 5 mA 5 mA 5 mA

输出电容类型 - - Ceramic

跌落电压 1.3 V 1.3 V 1.3 V

调节输出数 - - 1

输入电压(Max) 25 V 25 V 30 V

输入电压(Min) 2.6 V 2.6 V 2.6 V

输出电压(Max) 15 V 15 V 15 V

输出电压(Min) 1.2 V 1.2 V 1.2 V

输出电流(Max) 1.5 A 1.5 A 1.5 A

工作温度(Max) 125 ℃ 125 ℃ 125 ℃

工作温度(Min) -40 ℃ 0 ℃ 0 ℃

输入电压 2.55V ~ 25V 2.55V ~ 25V 2.6V ~ 29V

耗散功率 15000 mW 15000 mW -

耗散功率(Max) 15000 mW 15000 mW -

电源电压(Max) 15 V - -

电源电压(Min) 1.5 V - -

长度 10.54 mm 10.54 mm 10.16 mm

宽度 10.922 mm 9.4 mm 8.64 mm

高度 3.175 mm 4.57 mm 4.57 mm

封装 TO-263-4 TO-263-4 TO-263-4

工作温度 -40℃ ~ 125℃ 0℃ ~ 125℃ 0℃ ~ 125℃

产品生命周期 Active Active Active

包装方式 Each Each Tube

RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 No SVHC No SVHC No SVHC

REACH SVHC版本 2015/12/17 2015/12/17 2015/06/15
