ADS8345NBG4、ADS7844N/1K、ADS7841EB对比区别
型号 ADS8345NBG4 ADS7844N/1K ADS7841EB
描述 TEXAS INSTRUMENTS ADS8345NBG4 模数转换器, 16 bit, 100 kSPS, 单, 2.7 V, 5.25 V, SSOPTEXAS INSTRUMENTS ADS7844N/1K 模数转换器, 八路, 12 bit, 200 kSPS, 单, 2.7 V, 5.25 V, SSOPTEXAS INSTRUMENTS ADS7841EB. 模数转换器, 12 bit, 200 kSPS, 单, 2.7 V, 5.25 V, SSOP
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 AD转换器AD转换器AD转换器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 20 20 16

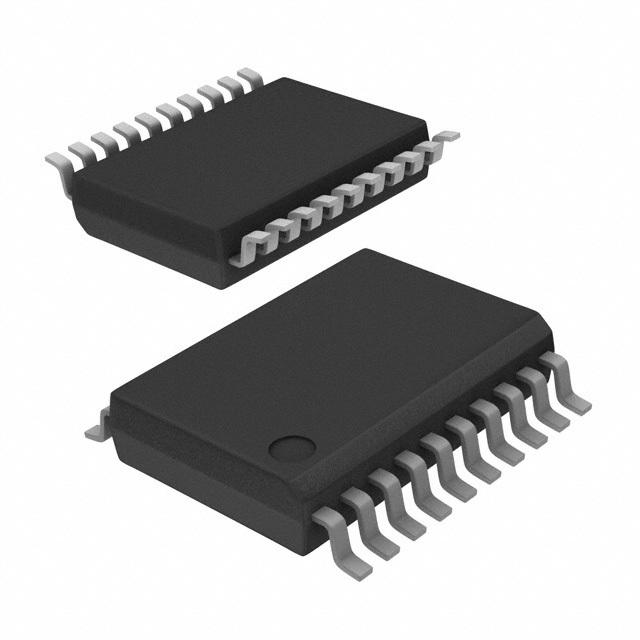

封装 SSOP-20 SSOP-20 SSOP-16
数字逻辑电平 - SAR SAR
电源电压(DC) 2.70V (min) 2.70V (min) 2.70V (min)
供电电流 1.50 mA 550 µA 550 µA
电路数 1 1 1
通道数 4, 8 4, 8 2, 4
针脚数 20 20 16
位数 16 12 12
耗散功率 7.5 mW 4.5 mW 4.5 mW
采样率 100 ksps 200 ksps 200 ksps
功耗 3.2 mW 1.8 mW 1.8 mW
模数转换数(ADC) 1 1 1
输入数 4, 8 4, 8 4
工作温度(Max) 85 ℃ 85 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
耗散功率(Max) 10 mW 4.5 mW 4.5 mW
输入通道数 8, 4 4, 8 2, 4
电源电压(Max) 5.25 V 5.25 V 5.25 V
电源电压(Min) 2.7 V 2.7 V 2.7 V
输入电压 - 2.5V, 5V 2.5V, 5V
长度 7.2 mm 7.2 mm 5 mm
宽度 5.3 mm 5.3 mm 4 mm
高度 1.95 mm 1.95 mm 1.5 mm
封装 SSOP-20 SSOP-20 SSOP-16
工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ -40℃ ~ 85℃
产品生命周期 Active Active Active
包装方式 Tube Tape & Reel (TR) Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 2015/06/15 2015/06/15 2015/06/15
ECCN代码 - EAR99 EAR99
