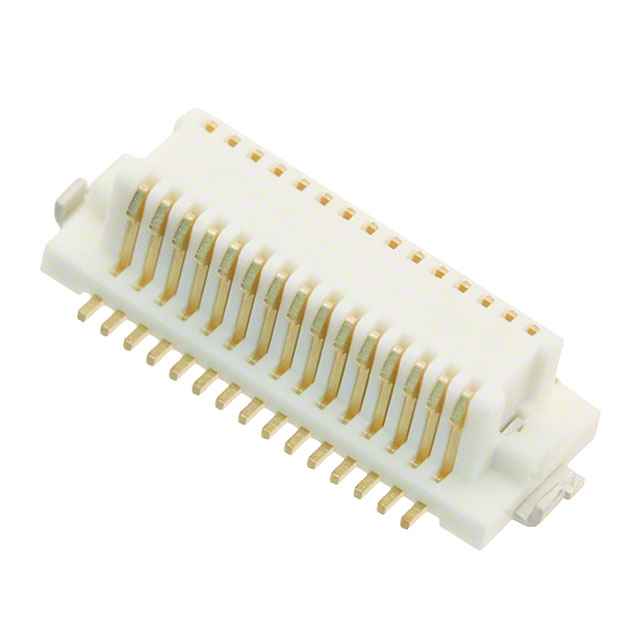

DF12-30DS-0.5V(86)、DF12-30DS-0.5V(81)、2001S-30G-270-01对比区别
型号 DF12-30DS-0.5V(86) DF12-30DS-0.5V(81) 2001S-30G-270-01
描述 0.5mm Hirose SMT 板对板双排连接器 - DF12 系列DF12 系列直向、SMT 安装、超微型板对板、双排管座和插座连接器，具有 0.5mm 触点节距，提供各种堆叠高度。 这些 0.5mm 印刷电路板安装双排连接器具有 UL94V-0 聚酰胺主体和镀金触点。 提供印刷电路板保持硬件和定位支柱 镀金触点 ### 注DF12 表面安装管座和插座连接器配接后的堆叠高度： **DF12(3.0)-xxxx-xxxx** 堆叠高度为 3mm** DF12(3.5)-xxxx-xxxx** 堆叠高度为 3.5mm** DF12(4.0)-xxxx-xxxx** 堆叠高度为 4.0mm** DF12(5.0)-xxxx-xxxx** 堆叠高度为 5.0mm 如果未引起括号中的数字，则堆叠高度将为 3.5 至 5.0mm。 这些 DF12 表面安装板对板管座连接器具有板导轴和金属固定件，可用于焊接固定。CONN RECEPT 30POS SMT 0.5MMSOCKET, 0.5MM, 4-4.5MM, 30WAY; Connector Type: Board to Board; Gender: Female; Ways, No. of: 30; Lead Spacing: 0.5mm;...
数据手册 ---
制造商 Hirose Electric (广濑) Hirose Electric (广濑) Multicomp
分类 板对板连接器板对板连接器连接器与适配器
安装方式 Surface Mount Surface Mount Surface Mount
封装 SMD - -
引脚间距 500 µm 500 µm -
触点数 30 30 30
极性 Female Female Female
触点电镀 Gold Gold Gold
额定电压(AC) 50.0 V - 50.0 V
额定电流 300 mA - 500 mA
绝缘电阻 500 MΩ 500000000 Ω 100 MΩ
排数 2 2 2
易燃性等级 UL 94 V-0 UL 94 V-0 UL 94 V-0
针脚数 30 30 -
接触电阻 <50mΩ @100mA 50 mΩ 30.0 mΩ
拔插次数 50 - -
额定电流(Max) 0.3 A - -
工作温度(Max) 125 ℃ - -
工作温度(Min) -45 ℃ - -
额定电压(Max) 50 VAC - -
额定电压 50 VAC - -
接触电阻(Max) 50 mΩ - -
长度 10.5 mm 0.378 in -
宽度 3.6 mm 3.60 mm -
高度 2.7 mm 2.70 mm -
封装 SMD - -
引脚间距 500 µm 500 µm -
外壳颜色 Beige Beige -
颜色 Beige - -
触点材质 Phosphor Copper Phosphor Copper Phosphor Bronze
材质 Polyamide (PA) - -
绝缘材质 Nylon - -
工作温度 -45℃ ~ 125℃ - -
外壳材质 Plastic Plastic -
产品生命周期 Active Obsolete -
包装方式 Tape & Reel (TR) Cut Tape (CT) -
RoHS标准 RoHS Compliant Non-Compliant RoHS Compliant
含铅标准 Lead Free Contains Lead -
REACH SVHC标准 No SVHC - No SVHC
REACH SVHC版本 - - 2015/06/15
