SMAJ58A、SMAJ58A-TP、SMAJ58对比区别

高亮显示差异参数

型号 SMAJ58A SMAJ58A-TP SMAJ58

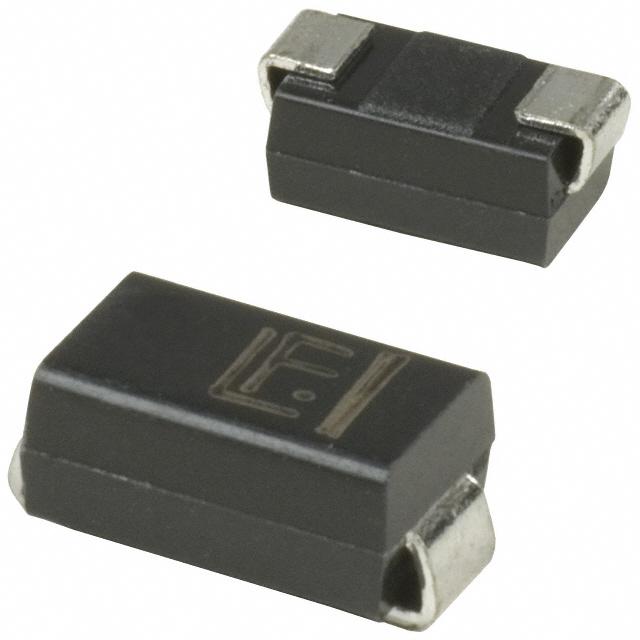

描述 LITTELFUSE  SMAJ58A  TVS二极管, TVS, SMAJ系列, 单向, 58 V, 93.6 V, DO-214AC, 2 引脚MICRO COMMERCIAL COMPONENTS  SMAJ58A-TP  二极管, TVS, 1W, 93.6V, 单向, DO-214ACTrans Voltage Suppressor Diode, 400W, 58V V(RWM), Unidirectional, 1Element, Silicon, DO-214AC, HALOGEN FREE AND ROHS COMPLIANT, PLASTIC, SMA, 2Pin

数据手册 ---

制造商 Littelfuse (力特) Micro Commercial Components (美微科) Littelfuse (力特)

分类 TVS二极管TVS二极管TVS二极管

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 2 2 2

封装 DO-214AC-2 DO-214AC-2 DO-214AC

额定电压(DC) 58.0 V - 58.0 V

工作电压 58 V 58 V -

电容 1300 pF - -

额定功率 400 W - 400 W

击穿电压 67.8 V 64.4 V 64.4 V

电路数 1 1 1

针脚数 2 2 -

正向电压 5 V - -

耗散功率 400 W 1.5 W 400 W

钳位电压 93.6 V 93.6 V 93.6 V

测试电流 1 mA 1 mA 1 mA

最大反向击穿电压 71.2 V 71.2 V -

脉冲峰值功率 400 W 400 W 400 W

最小反向击穿电压 64.4 V 64.4 V 61.02 V

击穿电压 64.4 V 64.4 V -

工作温度(Max) 150 ℃ 150 ℃ 150 ℃

工作温度(Min) -65 ℃ -55 ℃ 65 ℃

工作结温 -65℃ ~ 150℃ - -65℃ ~ 150℃

最大反向电压（Vrrm） - 58V -

长度 4.5 mm 4.6 mm 4.5 mm

宽度 2.79 mm - 2.79 mm

高度 2.087 mm 2.44 mm 2.29 mm

封装 DO-214AC-2 DO-214AC-2 DO-214AC

工作温度 -55℃ ~ 150℃ (TJ) -55℃ ~ 175℃ (TA) -55℃ ~ 150℃ (TJ)

产品生命周期 Active Active Active

包装方式 Tape & Reel (TR) Cut Tape (CT) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 No SVHC - -

REACH SVHC版本 2014/12/17 2015/12/17 -

ECCN代码 EAR99 - -
