CD74AC534M96、SN74AC534DWE4、SN74AC534DW对比区别

高亮显示差异参数

型号 CD74AC534M96 SN74AC534DWE4 SN74AC534DW

描述 74AC 系列，Texas Instruments高级 CMOS 逻辑 工作电压：1.5 至 5.5 V 和 2 至 6 V 兼容性：输入 CMOS、输出 CMOS ### 74AC 系列Octal Edge-Triggered D-Type Flip-Flops With 3-State Outputs 20-SOIC -40℃ to 85℃TEXAS INSTRUMENTS  SN74AC534DW  触发器, 三态反相, 正沿, D, 10.5 ns, 150 MHz, 24 mA, SOIC, 20 引脚

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)

分类 触发器触发器触发器

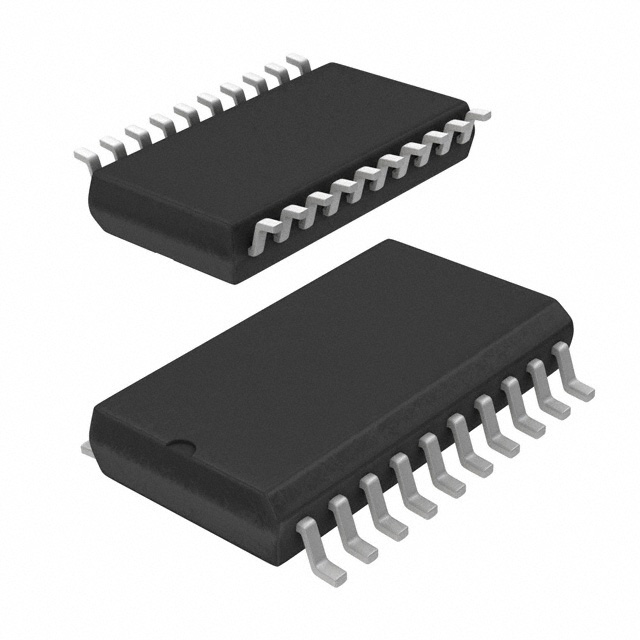

封装 SOIC-20 SOIC-20 SOIC-20

安装方式 Surface Mount - Surface Mount

引脚数 20 - 20

电路数 8 8 8

电源电压(Max) 6 V 6 V 6 V

电源电压(Min) 2 V 2 V 2 V

频率 125 MHz - 150 MHz

电源电压(DC) 5.00 V, 5.50 V (max) - 2.00V ~ 6.00V

输出接口数 8 - 8

输出电流 24.0 mA - 24 mA

针脚数 - - 20

时钟频率 125 MHz - 150 MHz

位数 8 - 8

传送延迟时间 - - 12.0 ns

极性 Non-Inverting, Inverting - Inverting

电压波节 - - 5.00 V, 3.30 V

输入电容 10 pF - 4.5 pF

输出电流驱动 - - -1.00 mA

输入数 8 - 8

工作温度(Max) 125 ℃ - 85 ℃

工作温度(Min) -55 ℃ - -40 ℃

电源电压 1.5V ~ 5.5V - 2V ~ 6V

通道数 8 - -

封装 SOIC-20 SOIC-20 SOIC-20

长度 13 mm - -

宽度 7.6 mm - -

高度 2.35 mm - -

产品生命周期 Active Active Active

包装方式 Tape & Reel (TR) Tube Tube

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 No SVHC - No SVHC

REACH SVHC版本 - - 2015/06/15

工作温度 -55℃ ~ 125℃ (TA) - -40℃ ~ 85℃ (TA)

ECCN代码 - - EAR99
