DF12(4.0)-30DP-0.5V(86)、DF12(4.0)-30DP-0.5V(81)、DF12(4.0)30DP0.5V(80对比区别

高亮显示差异参数

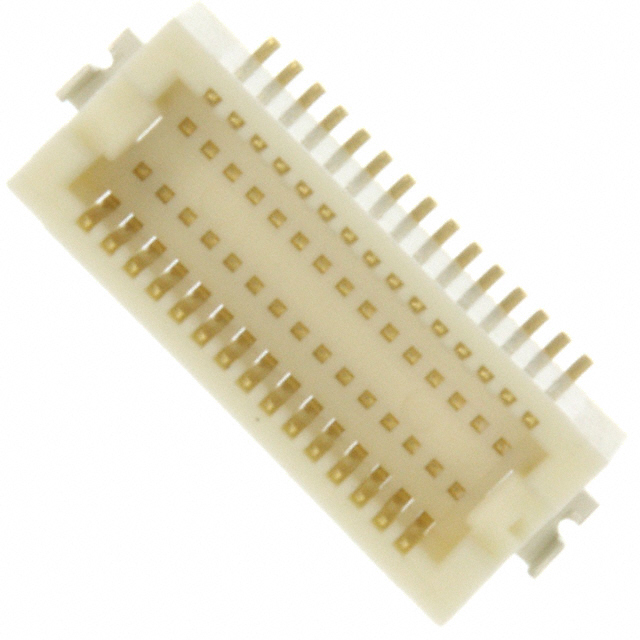

型号 DF12(4.0)-30DP-0.5V(86) DF12(4.0)-30DP-0.5V(81) DF12(4.0)30DP0.5V(80

描述 0.5mm Hirose SMT 板对板双排连接器 - DF12 系列DF12 系列直向、SMT 安装、超微型板对板、双排管座和插座连接器，具有 0.5mm 触点节距，提供各种堆叠高度。 这些 0.5mm 印刷电路板安装双排连接器具有 UL94V-0 聚酰胺主体和镀金触点。 提供印刷电路板保持硬件和定位支柱 •镀金触点 ### 注DF12 表面安装管座和插座连接器配接后的堆叠高度： **DF12(3.0)-xxxx-xxxx** 堆叠高度为 3mm** DF12(3.5)-xxxx-xxxx** 堆叠高度为 3.5mm** DF12(4.0)-xxxx-xxxx** 堆叠高度为 4.0mm** DF12(5.0)-xxxx-xxxx** 堆叠高度为 5.0mm 如果未引起括号中的数字，则堆叠高度将为 3.5 至 5.0mm。 这些 DF12 表面安装板对板管座连接器具有板导轴和金属固定件，可用于焊接固定。### 0.5mm 板到板 - HiroseCONN HEADER 30POS 4MM SMD 0.5MMCONN HEADER 30POS 4MM SMT 0.5MM

数据手册 ---

制造商 Hirose Electric (广濑) Hirose Electric (广濑) Hirose Electric (广濑)

分类 板对板连接器板对板连接器板对板连接器

安装方式 Surface Mount Surface Mount Surface Mount

封装 SMD - -

引脚间距 500 µm 500 µm 500 µm

触点数 30 30 30

极性 Male - -

触点电镀 Gold Gold Gold

额定电压(AC) 50.0 V - -

额定电流 0.3 A - -

绝缘电阻 500 MΩ - -

排数 2 2 2

易燃性等级 UL 94 V-0 UL 94 V-0 UL 94 V-0

针脚数 30 30 30

接触电阻 <50mΩ @100mA - -

拔插次数 50 - -

额定电流(Max) 0.3 A - -

工作温度(Max) 125 ℃ - -

工作温度(Min) -45 ℃ - -

额定电压(Max) 50 VAC - -

额定电压 50 VAC - -

接触电阻(Max) 50 mΩ - -

长度 10.5 mm 10.5 mm 10.5 mm

宽度 3.8 mm 3.8 mm 3.80 mm

高度 3.3 mm 3.3 mm 3.30 mm

封装 SMD - -

引脚间距 500 µm 500 µm 500 µm

外壳颜色 Beige Beige Beige

颜色 Beige - -

触点材质 Phosphor Copper Phosphor Copper Phosphor Copper

绝缘材质 Nylon - -

工作温度 -45℃ ~ 125℃ - -

外壳材质 Plastic Plastic Plastic

产品生命周期 Active Obsolete Obsolete

包装方式 Tape & Reel (TR) Tape, Tube Tube, Bulk

RoHS标准 RoHS Compliant Non-Compliant Non-Compliant

含铅标准 Lead Free Contains Lead Contains Lead

REACH SVHC标准 No SVHC - -

REACH SVHC版本 2014/06/16 - -
