LM2678SD-12、LM2678SDX-12、LM2678SD-12/NOPB对比区别

高亮显示差异参数

型号 LM2678SD-12 LM2678SDX-12 LM2678SD-12/NOPB

描述 LM2678 SIMPLE SWITCHER高效5A降压型稳压器 LM2678 SIMPLE SWITCHER High Efficiency 5A Step-Down Voltage RegulatorConv DC-DC 8V to 40V Step Down Single-Out 12V 5A 14Pin VSON EP T/R8V 至 40V、5A SIMPLE SWITCHER® 高效降压转换器 14-VSON -40 to 125

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)

分类 DC/DC转换器DC/DC转换器稳压芯片

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 14 14 14

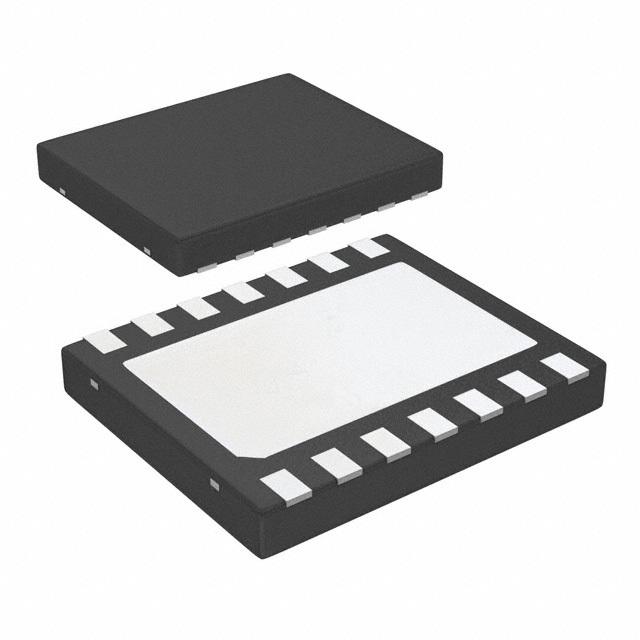

封装 VSON-14 VDFN-14 VDFN-14

输出接口数 1 1 1

输出电压 12 V 12 V 12 V

输出电流 5 A 5 A 5 A

静态电流 4.20 mA 4.20 mA 4.20 mA

调节输出数 1 1 1

开关频率 260 kHz 260 kHz 260 kHz

拓扑结构 Buck Buck Buck

输入电压(Max) 40 V 40 V 40 V

输入电压(Min) 8 V 15 V 8 V

输出电压(Min) 12 V 12 V 12 V

工作温度(Max) 125 ℃ 125 ℃ 125 ℃

工作温度(Min) -40 ℃ 40 ℃ -40 ℃

电源电压(DC) 40.0V (max) - -

输出电流(Max) 5 A - 5 A

输入电压 8V ~ 40V - 8V ~ 40V

封装 VSON-14 VDFN-14 VDFN-14

工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ (TJ) -40℃ ~ 125℃ (TJ)

产品生命周期 Active Active Active

包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 Non-Compliant Non-Compliant RoHS Compliant

含铅标准 Contains Lead Contains Lead Lead Free
