TPS73150DBVT、TPS73150DBVTG4、TPS73150DBVR对比区别

高亮显示差异参数

型号 TPS73150DBVT TPS73150DBVTG4 TPS73150DBVR

描述 TEXAS INSTRUMENTS  TPS73150DBVT  芯片, 线性稳压器, 5V, 150mA无电容， NMOS器，150mA低压降稳压器，具有反向电流保护 Cap-Free, NMOS, 150mA Low Dropout Regulator with Reverse Current Protection无电容， NMOS器，150mA低压降稳压器，具有反向电流保护 Cap-Free, NMOS, 150mA Low Dropout Regulator with Reverse Current Protection

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)

分类 稳压芯片稳压芯片稳压芯片

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 5 5 5

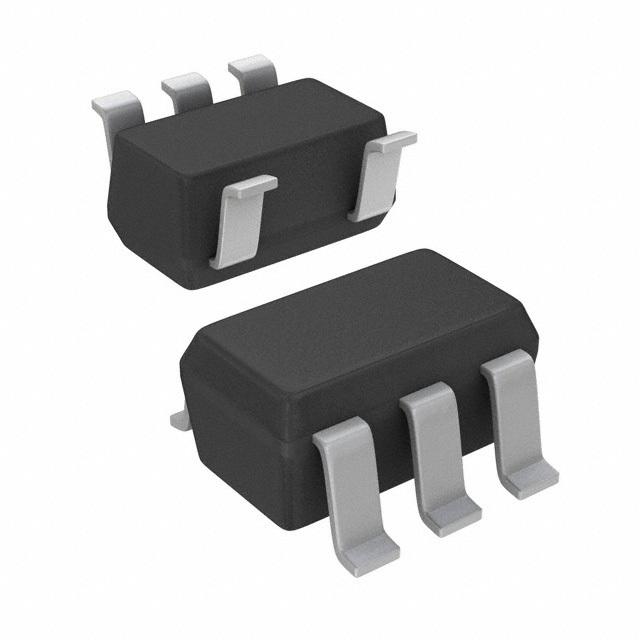

封装 SOT-23-5 SOT-23-5 SOT-23-5

额定功率 0.58 W - -

输出接口数 1 1 1

输入电压(DC) 5.50V (max) - -

输出电压 5 V 5 V 5 V

输出电流 150 mA 150 mA 150 mA

供电电流 550µA ~ 750µA - 550µA ~ 750µA

针脚数 5 - -

耗散功率 0.56 W 0.56 W 0.56 W

静态电流 400 µA 400 µA 0.4 mA

输出电容类型 Ceramic Ceramic Ceramic

跌落电压 30 mV 0.03V @150mA 0.03V @150mA

调节输出数 1 1 1

输入电压(Max) 5.5 V 5.5 V 5.5 V

输入电压(Min) 1.7 V 1.7 V 1.7 V

输出电压(Min) 5 V - 5 V

输出电流(Max) 150 mA 0.15 A 0.15 A

工作温度(Max) 125 ℃ 125 ℃ 125 ℃

工作温度(Min) -40 ℃ -40 ℃ -40 ℃

耗散功率(Max) 560 mW 560 mW 560 mW

精度 ±0.5 % ±0.5 % ±0.5 %

电源电压(Min) 1.7 V - -

输入电压 ≤5.5 V ≤5.5 V ≤5.5 V

长度 2.9 mm - -

宽度 1.6 mm - 1.6 mm

高度 1.15 mm - -

封装 SOT-23-5 SOT-23-5 SOT-23-5

工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -40℃ ~ 125℃

产品生命周期 Active Active Active

包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 No SVHC - -

REACH SVHC版本 2015/06/15 - -
