SN65LBC180N、SN75LBC180N、SN75LBC180NE4对比区别

高亮显示差异参数

型号 SN65LBC180N SN75LBC180N SN75LBC180NE4

描述 低功耗差动线路驱动器和接收器对 LOW-POWER DIFFERENTIAL LINE DRIVER AND RECEIVER PAIRSTEXAS INSTRUMENTS  SN75LBC180N  芯片, 差分线驱动器/接收器, RS485, DIP-14RS-485 线路驱动器和接收器，高速，Texas InstrumentsTexas Instruments 的一系列高速 RS-485 线路驱动器、接收器和收发器，数据传输速率为 10 Mbit/s 或更高。### RS-485 线路驱动器和接收器

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)

分类 接口芯片接口芯片接口芯片

安装方式 Through Hole Through Hole Through Hole

引脚数 14 14 14

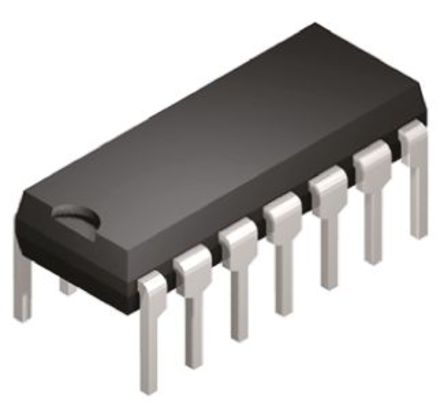

封装 PDIP-14 DIP-14 PDIP-14

电源电压(DC) 4.75V (min) 4.75V (min) 5.00 V

输出电流 - 60 mA -

供电电流 5 mA 5 mA 5 mA

通道数 - 1 -

针脚数 - 14 -

数据速率 10.0 Mbps 10.0 Mbps 10.0 Mbps

驱动器/包 1 1 1

工作温度(Max) 85 ℃ 70 ℃ 70 ℃

工作温度(Min) -40 ℃ 0 ℃ 0 ℃

电源电压 4.75V ~ 5.25V 4.75V ~ 5.25V 4.75V ~ 5.25V

电源电压(Max) 5.25 V 5.25 V -

电源电压(Min) 4.75 V 4.75 V -

封装 PDIP-14 DIP-14 PDIP-14

长度 - - 19.3 mm

宽度 - - 6.35 mm

高度 - - 4.57 mm

工作温度 -40℃ ~ 85℃ 0℃ ~ 70℃ 0℃ ~ 70℃

产品生命周期 Active Active Active

包装方式 Tube Tube Tube

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 - No SVHC No SVHC

REACH SVHC版本 2015/06/15 2015/06/15 -

ECCN代码 EAR99 - -
