M20-7851046、SLW-110-01-S-D、SLW-110-01-G-D对比区别

高亮显示差异参数

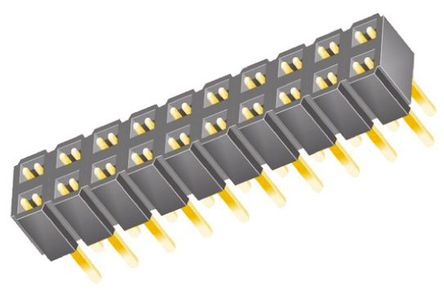

型号 M20-7851046 SLW-110-01-S-D SLW-110-01-G-D

描述 HARWIN  M20-7851046  连接器, 母, 20路, 2.54MM, 双向进线SAMTEC SLW-110-01-S-D Board-To-Board Connector, 2.54mm, 20Contacts, Receptacle, SLW Series, Through Hole, 2RowsSAMTEC  SLW-110-01-G-D  板至板连接, 双路, SLW系列, 20 触点, 插座, 2.54 mm, 通孔安装, 2 排

数据手册 ---

制造商 Harwin Samtec (申泰电子) Samtec (申泰电子)

分类 板对板连接器板对板连接器板对板连接器

安装方式 Through Hole Through Hole Through Hole

封装 - - -

引脚间距 - 2.54 mm 2.54 mm

触点数 20 20 20

极性 - Female Female

触点电镀 - Gold Gold

额定电压(AC) - - 550 V

额定电流 3 A - 7.1 A

排数 2 2 2

针脚数 20 20 20

接触电阻 - - 10.0 mΩ

额定电流(Max) - 5.2A/触头 5.2A/触头

工作温度(Max) - 125 ℃ 125 ℃

工作温度(Min) - -55 ℃ -55 ℃

额定电压(Max) - 406 VAC 406 VAC

额定电压 1000 V - 550 VAC

接触电阻(Max) - 10 mΩ 10 mΩ

长度 - 25.4 mm 25.4 mm

宽度 - 4.95 mm 4.95 mm

高度 - 4.57 mm 4.57 mm

封装 - - -

引脚间距 - 2.54 mm 2.54 mm

外壳颜色 Black Black Black

颜色 Black Black Black

触点材质 Phosphor Bronze Phosphor Bronze Phosphor Bronze

工作温度 -40℃ ~ 105℃ -55℃ ~ 125℃ -55℃ ~ 125℃

外壳材质 - Plastic Plastic

产品生命周期 Active Active Active

包装方式 - Bulk Bulk

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 - No SVHC No SVHC

REACH SVHC版本 2015/12/17 2015/06/15 2015/06/15
